Verborgene Details: Erfolgreiches Mikrolöten mit Metcal
Mikrolöten ist eine hoch spezialisierte Technik, die in der modernen Elektronik- und Reparaturindustrie zunehmend an Bedeutung gewinnt. Das Löten auf mikroskopischer Ebene erfordert allerdings größte Präzision, um dauerhafte elektrische Verbindungen herzustellen. Wir werfen einen genauen Blick auf das Mikrolöten, seine Anwendungen und Vorteile, die die Bearbeitung unter dem Mikroskop mit sich bringt.
Was ist Mikrolöten?
Mikrolöten oder Mikro-Löten bezeichnet das Löten von sehr kleinen Bauteilen und Leiterplatten, bei denen eine präzise Handhabung und eine feine Technik erforderlich sind. Es handelt sich um eine spezialisierte Lötmethode, die im Bereich der Elektronikfertigung häufig zum Einsatz kommt.
Beim Mikrolöten, im Englischen auch Micro Soldering genannt, kommen spezielle Werkzeuge und Geräte zum Einsatz, um die Herstellung von präzisen Verbindungen in extrem kleinen Maßstäben zu ermöglichen. Die Lötstellen liegen oft im Mikrometerbereich und selbst kleinste Fehler können zu Fehlfunktionen führen.
Warum Löten unter dem Mikroskop?
Das Löten unter dem Mikroskop eröffnet eine neue Dimension der Präzision. Warum die Technik so unerlässlich ist:
- Präzision: Durch das Betrachten der winzigen Bauteile unter einem Mikroskop ist es überhaupt erst möglich, die winzige Bauteile genau zu platzieren und korrekt zu löten.
- Erhöhte Sichtbarkeit: Durch die Vergrößerungen der Komponenten und Lötstellen unter dem Mikroskop können auch kleinste Details erkannt und dadurch Fehler minimiert werden.
- Erleichterte Handhabung: Mit geeignetem Werkzeug lassen sich auch komplexe Arbeitsgänge durchführen und man erhält ein besseres Gefühl dafür, wo und wie man das Lot aufträgt.
- Miniaturisierung: Mikrolöten unter dem Mikroskop ist entscheidend für die Miniaturisierung in der Elektronikfertigung. Die Nachfrage nach kleineren Geräten mit höherer Leistung wird in Zukunft nicht nachlassen. Neue Entwicklungen im Bereich mikromechanischer Systeme und der Nanotechnologie heben auch das Mikrolöten auf eine neue Ebene.
Die vielfältigen Anwendungsbereiche des Mikrolötens
Die Anwendungsmöglichkeiten des Mikrolötens sind vielfältig. Häufig wird die Löttechnik für die Reparatur von Elektronik eingesetzt. Dadurch können beschädigte oder defekte Komponenten auf Leiterplatten ersetzt oder repariert werden. Dies gilt besonders für Smartphones, Tablets und medizinische Geräte.
Auch in der Entwicklung von Mikrosystemen, z.B. Sensoren und Aktuatoren, ist das Mikrolöten die Technik, um den Anforderungen der Miniaturisierung gerecht zu werden.
In der wissenschaftlichen Forschung und Produktentwicklung wird Mikrolöten eingesetzt, um Prototypen herzustellen oder funktionsfähige Miniaturgeräte zu entwickeln.
Das richtige Werkzeug für Mikrolöten
Bei Arbeiten unter dem Mikroskop ist das Blickfeld stark eingeschränkt. Zudem bieten Komponenten und Platinen bei Mikro-Lötanwendungen eine begrenzte Kontaktfläche. Ergänzend ist eine exakte Temperaturkontrolle unbedingt notwendig, um Beschädigungen an Komponenten oder Anschlussstellen zu vermeiden.
Daher ist die Auswahl des richtigen Werkzeugs entscheidend. Die Werkzeuge unterstützen nicht nur die Genauigkeit, sondern auch die Handhabung empfindlicher Komponenten. Für ein so präzises Arbeiten benötigt man Werkzeuge, die folgende Merkmale erfüllen:
- klein
- leicht
- ausgewogen
- leistungsstark
Genau diese Eigenschaften erfüllt die Produktserie MicroFine des renommierten Herstellers Metcal. Die MicroFine-Produkte wurden speziell für die Arbeit unter dem Mikroskop entwickelt und sind die bis dato kleinsten Werkzeuge im Produktportfolio des Herstellers.
Metcal MicroFine: Kleinste Werkzeuge für die Arbeit unter dem Mikroskop
Die Produkte der Serie MicroFine sind die bisher kleinsten Handstücke und Pinzetten von Metcal. Die Vorteile der Produkte auf einen Blick:
- leicht und ergonomisch

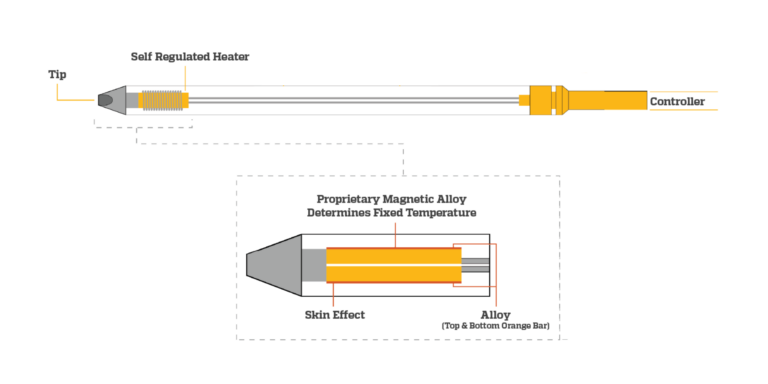

- SmartHeat™-Technologie für hochleistungsfähiges Löten
- kleinste Durchmesser und Geometrien bis zu 01,mm bei MFTC- und MFT-Lötpatronen
- kompatibel mit allen MX- und CV-Lötsystemen
- freihändiges Einsetzen und Entfernen der Patrone mögliche
- freihändige Ausrichtung der Pinzettenspitze
- ideal für die Bearbeitung von Mikrobauteilen bis 01005
Mit den leichten, ausgewogenen und kleinen Werkzeugen der MicroFine-Produktserie können Sie Effizienz und Präzision Ihrer bestehenden MX- und CV-Lötsystemen unter dem Mikroskop optimal ausschöpfen.
MicroFine-Handstücke für MX- und CV-Lötsysteme

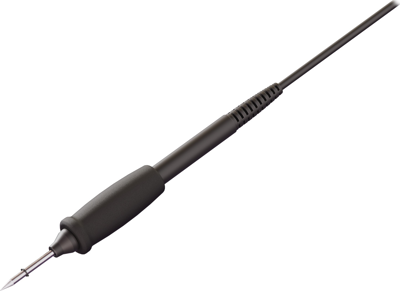

Die MicroFine-Handstücke für die MX- und CV-Lötsysteme, insbesondere die Modelle MX-H9-MFH und CV-H9-MFH, bieten eine herausragende Kombination aus Leichtigkeit und Ergonomie. Mit einem Gewicht von unter 12 g und einer handlichen Länge von nur 115 mm sind sie optimal ausbalanciert und leicht zu bedienen. Für zusätzlichen Komfort können die Griffpolsterungen einfach ausgetauscht werden. Das nur 3,5 mm dicke Kabel ermöglicht eine mühelose Handhabung, während das 2-Meter-Kabel für mehr Flexibilität sorgt.

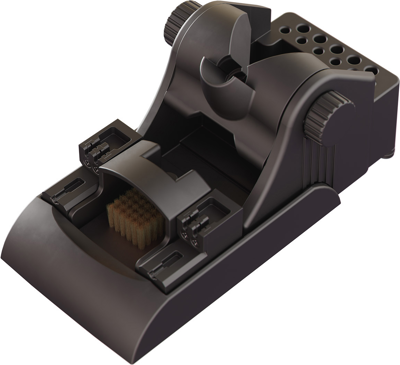

Ein praktischer Arbeitsständer erleichtert freihändiges Einsetzen und Entfernen der Spitze sowie die Aufbewahrung der Patronen. Zudem stehen zahlreiche Patronengrößen zur Verfügung, einschließlich feiner Varianten mit Durchmessern von bis zu 0,1 mm. Die Patronen sind in verschiedenen Geometrien erhältlich, darunter Meißel-, konische und gebogene Ausführungen, was eine vielseitige Anwendung in der Mikrolöttechnik ermöglicht.
MicroFine-Pinzetten für MX- und CV-Lötsysteme
Die MicroFine-Pinzetten für die MX- und CV-Lötsysteme, insbesondere die Modelle MX-H10-MFT und CV-H10-MFT, zeichnen sich durch eine hohe Präzision und Benutzerfreundlichkeit aus. Mit der einstellbaren Spitzenausrichtung sind sie in der Lage, horizontalen Abstand von 1206 bis 01005 ohne Schwierigkeiten zu bewältigen. Dank ihres leichten Gewichts von weniger als 30 g und der handlichen Länge von nur 98 mm liegen sie gut in der Hand.
Das Design mit einer Dicke von nur 3,5 mm trägt zur simplen Handhabung bei, während das flexible 2-Meter-Kabel zusätzliche Vielseitigkeit bietet. Ein praktischer Arbeitsständer unterstützt das freihändige Einsetzen, Entfernen und Ausrichten der Spitze und sorgt zudem für eine praktische Aufbewahrung der Patronen.
Mit vielen verfügbaren Patronengrößen, einschließlich feiner Varianten von bis zu 0,1 mm, und unterschiedlichen Geometrien wie Meißel, Power Wedge/Blade sowie konisch gebogenen Patronen, bieten diese Pinzetten eine hervorragende Lösung für die Anforderungen der Mikrolöttechnik.
