Stromfluss verstehen: Wissenswertes rund um Gleichstrom und Wechselstrom
Ein Smartphone aufladen, eine Lampe einschalten oder ein Elektrofahrzeug fahren – wir sind ständig von Elektrizität umgeben, sei es zu Hause, bei der Arbeit oder unterwegs. Diese Elektrizität wird hauptsächlich in zwei Formen geliefert: Gleichstrom (DC) und Wechselstrom (AC). Aber haben Sie sich jemals gefragt, was der Unterschied zwischen diesen beiden grundlegend verschiedenen Stromarten ist? Bürklin Elektronik gibt Ihnen einen Überblick über die wichtigsten Eigenschaften, Anwendungsbereiche sowie Vor- und Nachteile.
Gleichstrom vs. Wechselstrom: die wichtigsten Unterschiede auf einen Blick
Der Hauptunterschied zwischen Gleichstrom (DC) und Wechselstrom (AC) liegt in der Bewegungsrichtung der Elektronen. Während bei Gleichstrom die Elektronen in eine Richtung fließen, ändern sie bei Wechselstrom periodisch die Richtung. Doch wie entsteht der Unterschied in der Stromrichtung eigentlich?
Was ist Gleichstrom (DC)?
Gleichstrom (DC) ist jene Art von elektrischem Strom, bei der die Elektronen nur in eine einzige Richtung fließen – vom Minuspol (Kathode) zum Pluspol (Anode). Dabei kann die Spannung entweder konstant bleiben (konstante Gleichspannung) oder variieren (pulsierender Gleichstrom). Die Polarität bleibt jedoch stets unverändert.

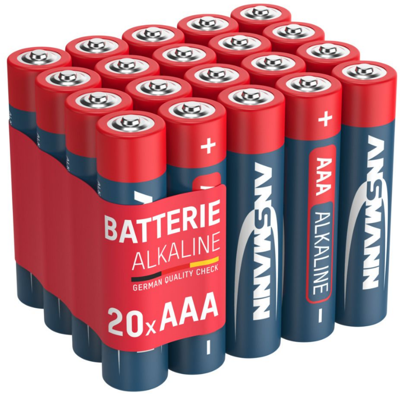

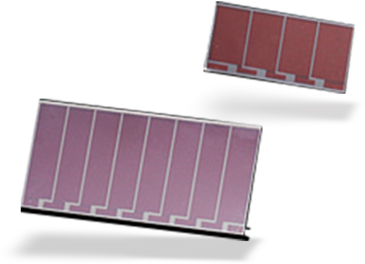

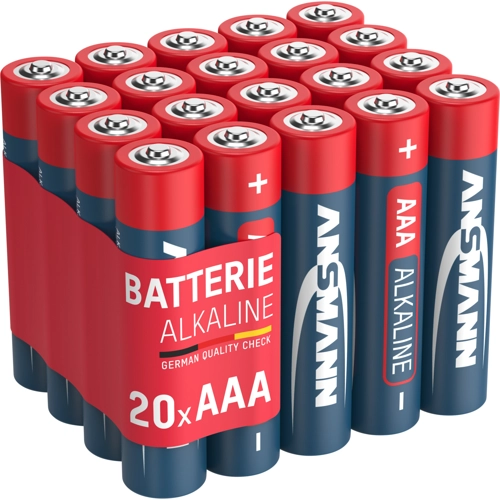

Gleichstrom wird in der Regel durch Batterien, Akkus, oder Solarzellen erzeugt. Bei diesen Spannungsquellen ändert sich die Polarität nicht, sodass die Elektronen konstant in die gleiche Richtung fließen. Ein typisches Beispiel für Gleichstrom ist die Energie, die von Akkus in tragbaren Geräten wie Laptops oder Smartphones bereitgestellt wird.
Was ist Wechselstrom (AC)?
Wechselstrom (AC) ist jene Art von elektrischem Strom, bei der die Elektronen regelmäßig die Richtung wechseln, da sich die Polarität der Spannungsquellen periodisch ändert. Die Frequenz, gemessen in Hertz (Hz), gibt an, wie oft pro Sekunde dieser Richtungswechsel eintritt. In Europa beträgt die Frequenz in einem typischen Haushaltsstromnetz 50 Hz.
Wechselstrom wird von Generatoren erzeugt. Diese wandeln mechanische Energie in elektrische Energie um, indem sie eine rotierende Bewegung nutzen, die ein magnetisches Feld erzeugt. Dreht sich eine Leiterschleife oder Spule in diesem Magnetfeld, entsteht Wechselstrom. Bei hohen Leistungsanforderungen kommen drei Spulen zum Einsatz, die innerhalb des Magnetfeldes rotieren und den sogenannten Drehstrom (Dreiphasenwechselstrom) erzeugen.
Die Symbole für Gleich- und Wechselstrom kurz erklärt
![Symbole für AC und DC in Schaltplänen](https://www.buerklin.com/wp-content/uploads/resized/2024/08/Schaltkreis-Symbole-AC-DC_Elektronik-Kompetenz-768x0-c-default.jpg)
Die Kenntnis der Symbole für Gleich- und Wechselstrom ist unerlässlich für das Verständnis von Schaltplänen und das Arbeiten mit elektrischen Systemen. Sie helfen dabei, die Art des Stroms zu identifizieren, der in einem bestimmten Teil des Schaltkreises fließt.
- Gleichstrom (DC): Das Symbol für Gleichstrom besteht aus einer gestrichelten Linie.
- Wechselstrom (AC): Wechselstrom wird mit einer wellenförmigen Linie dargestellt.
Anwendungsbereiche der beiden Stromarten
Gleichstrom (DC) und Wechselstrom (AC) unterscheiden sich grundlegend in der jeweiligen Art des Elektronenflusses. Diese Differenzierungen haben weitreichende Auswirkungen auf die Anwendung und Effizienz in verschiedenen Bereichen der Elektrizitätsversorgung:
- Gleichstrom: Elektronische Geräte wie Laptops und Smartphones nutzen Gleichstrom. Auch Elektrofahrzeuge, die zunehmend an Bedeutung gewinnen, verwenden Batterien, die Gleichstrom liefern.
- Wechselstrom: Die Haushaltsstromversorgung erfolgt größtenteils mit Wechselstrom – die meisten Alltagsgeräte werden damit betrieben. In der Industrie werden Maschinen und Produktionsanlagen ebenfalls mit Wechselstrom versorgt.
Gleichstrom und Wechselstrom im Haushalt
In unseren Haushaltssteckdosen fließt Wechselstrom mit einer Spannung von 230 Volt. Für viele gängige Alltagsgeräte wie Laptops oder Fernseher wird dieser Strom genutzt, indem ein Netzteil den Wechselstrom in Gleichstrom umwandelt. Für Geräte wie Elektroherde, die mehr Leistung benötigen, wird Dreiphasenwechselstrom mit 400 Volt verwendet.
Je nach Spannung unterscheiden sich die verwendeten Stromkabel. Für 230-Volt-Geräte kommen Kabel mit drei Leitern zum Einsatz: Phase, Nullleiter und Erdleiter. Starkstromkabel für 400-Volt-Geräte enthalten zusätzlich drei Phasenleiter.
Vor- und Nachteile von Gleichstrom und Wechselstrom
Die Entscheidung zwischen Gleichstrom (DC) und Wechselstrom (AC) hängt stark von den spezifischen Anforderungen und Anwendungsbereichen ab. Beide Stromarten haben ihre Stärken und Schwächen, die in verschiedenen Kontexten unterschiedlich stark ins Gewicht fallen.
- Energieübertragung und -verteilung: Gleichstrom ist effizient für kurze Entfernungen und eignet sich gut für elektronische Geräte und Speicherlösungen wie Batterien. Wechselstrom hingegen ist ideal für die Übertragung über lange Distanzen, da er mit minimalen Verlusten transportiert werden kann.
- Effizienz und Energieverluste: Gleichstrom hat den Vorteil einer stabilen Spannung, weshalb er für viele elektronische Anwendungen die ideale Lösung ist. Wechselstrom kann jedoch durch Transformatoren leicht in verschiedene Spannungsniveaus umgewandelt werden, was seine Übertragung über große Entfernungen sehr effizient macht.
- Sicherheitsaspekte: Wechselstrom kann elektromagnetische Interferenzen verursachen und erfordert eine komplexere Infrastruktur, einschließlich Transformatoren. Gleichstromsysteme sind einfacher, bei der Spannungsumwandlung können hier allerdings schnell Schwierigkeiten entstehen.
Zukunftstrends: Warum Gleichstrom immer wichtiger wird
Mit der wachsenden Bedeutung erneuerbarer Energien und der Entwicklung neuer Technologien gewinnt Gleichstrom weiterhin an Bedeutung. Er spielt eine entscheidende Rolle bei der Speicherung und Nutzung von Solarenergie, bei der Ladeinfrastruktur für Elektrofahrzeuge, sowie in der Industrie 4.0. Wechselstrom bleibt vorerst jedoch die bevorzugte Methode für die Verteilung von Elektrizität über große Entfernungen und die Stromversorgung von Haushalten. Im Detail:
- Elektromobilität: In der Elektromobilität ist Gleichstrom entscheidend, da Elektrofahrzeuge auf Batterien angewiesen sind, die Gleichstrom speichern. Die Ladeinfrastruktur für Elektrofahrzeuge erfordert daher Lösungen, die den Gleichstrom effizient nutzen können.
- Erneuerbare Energien: Gleichstrom spielt auch für die erneuerbaren Energien eine wichtige Rolle. Photovoltaik- und Windkraftanlagen erzeugen zunächst Gleichstrom, der dann in Wechselstrom umgewandelt wird, um in das Stromnetz eingespeist werden zu können.
- Industrie 4.0: In der modernen Industrie, auch bekannt als Industrie 4.0, gewinnt Gleichstrom an Bedeutung, insbesondere in der Automatisierung und im Hinblick auf die Energieeffizienz von Produktionsprozessen. Gleichstrom ermöglicht präzisere Steuerungen und effizientere Energieverwendung, was zu Kosteneinsparungen und höherer Produktivität führt.
Eine Energieversorgung, die auf die Umwandlung zwischen Wechsel- und Gleichspannung verzichten kann, spart deutlich Energie und Kosten ein. Deshalb könnte eine Versorgung mit Gleichstrom in Zukunft zu einer sinnvollen Alternative werden.
Gleichstrom und Wechselstrom – gemeinsam stark!
Sowohl Gleichstrom als auch Wechselstrom sind aktuell unverzichtbar für unsere Stromversorgung. Bürklin Elektronik bietet in diesem Zusammenhang leistungsfähige Komponenten von Top-Herstellern: von diversen Kabeln und Leitungen bis hin zu hochwertigen Akkus und Batterien. Informieren Sie sich jetzt im Onlineshop zu unseren Produkten! Für weitere Informationen stehen Ihnen unsere Experten gerne zur Verfügung.
