Wandgehäuse zum Selbstaufbau: Flexible & Robuste Schranklösungen von EFB Elektronik

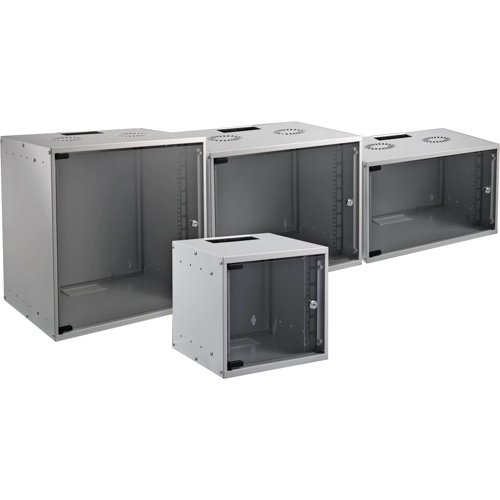

Die Wandgehäuse von EFB Elektronik eignen sich durch ihre Variantenvielfalt für verschiedene Anwendungen. Je nach Bedarf kann zwischen folgenden Höheneinheiten ausgewählt werden:

• 6 HE: Die Höhe außen beträgt 306mm.
• 9 HE: Die Höhe außen beträgt 440mm.
• 12 HE: Die Höhe außen beträgt 572mm.
• 15 HE: Die Höhe beträgt außen 707mm.

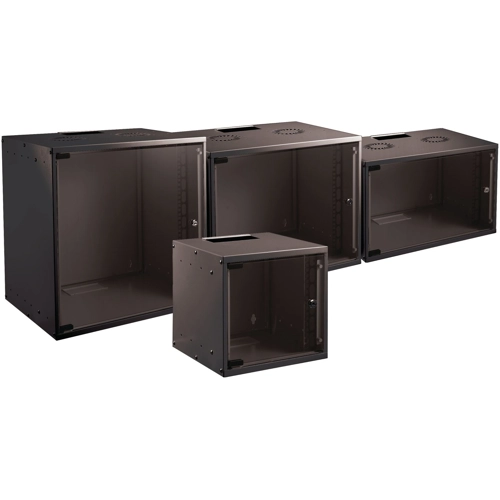

Auch für die Tiefe bietet EFB Elektronik zwei Optionen zur Auswahl: 450mm und 600mm. Mit drei unterschiedlichen Farben fügen sich die WGB-Schränke flexibel in Ihre Umgebung ein. Sie können zwischen Lichtgrau (RAL7035), Tiefschwarz (RAL9005) und Reinweiß (RAL9010) auswählen. Der Schrank weist eine Breite von 535 mm auf und erfüllt die Schutzart IP20. Die maximale Tragfähigkeit von 80 kg sollte gleichmäßig verteilt werden.

Die Wandgehäuse von EFB Elektronik werden unmontiert und zerlegt in einer Verpackung mit stabilen Hand-Tragegriff geliefert. Zudem werden eine Bürstenleiste sowie zwei Schlüssel mitgeliefert.

Die Schränke lassen sich in weniger als 10 Minuten von einer Person aufbauen. Wir zeigen Ihnen wie es geht:

Schritt 1: Befestigungsöffnungen markieren

Verwenden Sie die Rückwand des Gehäuses als Schablone und markieren Sie die Befestigungsöffnung an der Wand (4).

Schritt 2: Befestigungslöcher bohren

Bohren Sie anschließend mit Hilfe der Markierungen die Löcher und setzen Sie gegebenenfalls Dübel in die Löcher. Anschließend können Sie die Rückwand des Gehäuses an die Wand schrauben.

Schritt 3: Montage vorbereiten

Legen Sie das Bodenelement (2) zur Montage auf einen Tisch oder den Boden.

Schritt 4: Seitenwände montieren

Montieren Sie die Seitenwände (3) mit jeweils 4 Schrauben M5 x 10 an das Bodenelement (2).

Wichtig: Achten Sie darauf, dass Sie an der Scharnierseite die Seitenwand mit der kürzeren Innenkante einsetzen. Ansonsten kollidieren die Scharniere beim Schließen der Tür mit der Blechfalz der Seitenwand.

Schritt 5: Scharniere platzieren

Setzen Sie die Scharniere (7) zusammen mit den Gummielementen (8) auf die Glasscheibe (5). Die Gummielemente sollten dabei zwischen Scharnier und Glasplatte liegen. Zuvor lösen Sie die Gewindestifte der Scharniere.

Schritt 6: Gewindestifte anziehen

Ziehen Sie nun die Gewindestifte an. Achten Sie darauf, dass Sie das Glas nicht beschädigen.

Schritt 7: Schloss einsetzen

Setzen Sie nun das Schloss (9) in die vorhergesehene Aussparung im Glas (5) und bringen Sie die Schließzunge in die korrekte Position. Befestigen Sie anschließend das Schloss vorsichtig mit der Sicherungsmutter. Achten Sie hier ebenfalls darauf, das Glas nicht zu beschädigen.

Schritt 8: Glastür montieren

Setzen Sie die Gummidämpfer (10) in die Löcher der Falz der schlossseitigen Seitenwand (3). Montieren Sie anschließend die Glastür im Rahmen.

Schritt 9: Dach montieren

Montieren Sie nun das Dachelement (1) mit jeweils 4 Schrauben M5 x 10 an beiden Seitenwänden (3). Anschließend können Sie die Bürste (6) bzw. den Deckel in den Öffnungen des Dachs (1) oder des Bodens (2) befestigen.

Schritt 10: Gehäuse fertigstellen

Stellen sie das Gehäuse fertig, indem Sie es über die bereits an der Wand befestigten Rückwand (4) schieben. Anschließend fixieren Sie die Rückwand mit den Schrauben M5 x 10 in den rückseitigen Öffnungen im Boden. Die Montage ist nun abgeschlossen.
