1-338309-2 | AMP

D-Sub Stecker, 9-polig, Standard, bestückt, gerade, Einlötstift, 1-338309-2

Bestellnr.: 55F4800
EAN: 4099889807011
HTN:
1-338309-2
1-0338309-2
Herstellerserien: AMPLIMITE
AMP

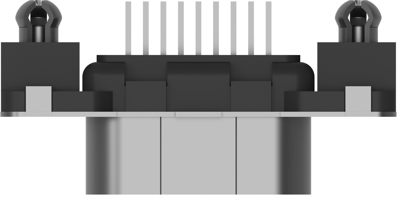

1-338309-2 AMP D-Sub Steckverbinder Bild 1

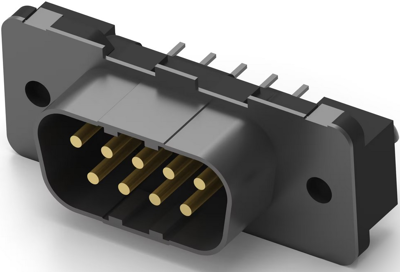

1-338309-2 AMP D-Sub Steckverbinder Bild 2

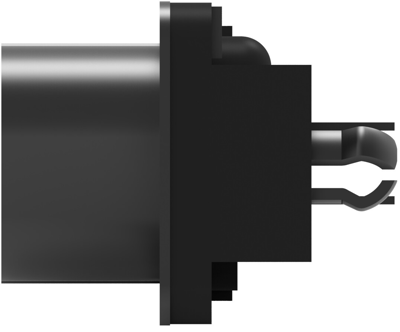

1-338309-2 AMP D-Sub Steckverbinder Bild 3

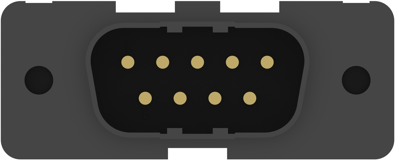

1-338309-2 AMP D-Sub Steckverbinder Bild 4
1-338309-2 AMP D-Sub Steckverbinder Bild 5
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
6,9496 € *
Sofort verfügbar: 6 Stk.
Lieferzeit ab Hersteller: 5 Wochen **
Gesamtpreis:
6,95 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
6,9496 €
10 Stk.
6,1285 €
100 Stk.
5,3907 €
250 Stk.
5,1765 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Sub-D-Steckverbinder mit Stiftkontakten AMPLIMITE HDP-20 Typ TE Connectivity/AMP...-338.

Für Leiterplattenmontage mit Lötstiften 3,2 mm für Lochdurchmesser 0,7 mm, Bauhöhe nur 11,7 mm bzw. 12,7 mm; mit Metallabdeckung: Stahl über Nickel verzinnt, Isolierkörper: Polyester, glasfaserverstärkt, Gehäuse: schwarz, Kontakte: CuZn 0,8 µm Au über 1,3 µm Ni, Anforderungsstufe 2, nach DIN 41652, Lötkontakte min. 2,5 µm Sn über 1,3 µm Ni. Befestigung: Gewindebuchse UNC 4-40, Gewindebolzen UNC 4-40 oder Durchgangsloch 3,1 mm.

Technische Merkmale (Typ, Polzahl, Maße, Befestigung, Ausführung mit/ohne integrierten Befestigungsclips): 1-338309-2, 9-polig, B 25,0, C 30,9, F 18,5 mm, Gewindebuchse, mit Clips

Technische Daten
Anforderungsstufe 2
Ausführung Stiftleiste
Befestigung (Rückseitig) Leiterplattenverriegelung
Bestückung bestückt
Kontaktanschluss Einlötstift
Montage gerade
Polbild Standard
Polzahl 9-polig
Rastermaß 2.74 mm
Verriegelung Gewindeeinsatz 4-40 UNC
Logistik
Ursprungsland TW
Zolltarifnummer 85366990
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
