3-106505-2 | AMP

D-Sub Buchse, 9-polig, Standard, bestückt, abgewinkelt, Einlötstift, 3-106505-2

Bestellnr.: 55F4760
EAN: 4099889806953
HTN:
3-106505-2
3-0106505-2
Herstellerserien: AMPLIMITE
AMP
3-106505-2 AMP D-Sub Steckverbinder Bild 1
3-106505-2 AMP D-Sub Steckverbinder Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,9980 € *
Sofort verfügbar: 15 Stk.
Lieferzeit ab Hersteller: 2 Wochen **
Gesamtpreis:
5,00 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,9980 €
10 Stk.
4,3911 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Sub-D-Steckverbinder mit Stiftkontakten AMPLIMITE HD-20 Typ TE Connectivity/AMP...-0338.

Mit abgewinkelten Anschlussstiften, für Leiterplattenmontage, Anforderungsstufe 2 gemäß DIN 41652, mit Metallabdeckung und Erdungsanschluss; Kontaktmaterial: Phosphorbronze, Kontaktbeschichtung: 0,76 µm Gold über Nickel, Gehäusematerial: Polyester, glasfaserverstärkt, UL 94 V-0, Farbe: schwarz, Material Metallwinkel: Stahl, verzinnt, Nennstrom: max. 6,0 A, Isolationswiderstand: min. 500 MOhm, Durchschlagsfestigkeit: min. 1000 VAC, Temperaturbereich: –55 bis +105 °C. Befestigungen: Mutter UNC 4-40, Schraubverriegelung UNC 4-40 oder Durchgangsloch 3,1 mm.

Ausführung mit Buchsenkontakten Typ...-0106.

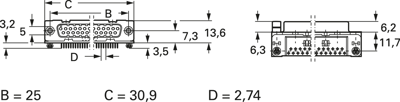

Technische Merkmale (Typ, Polzahl, Maße, Befestigung, Ausführung mit/ohne integrierten Befestigungsclips): 3-0106505-2, 9-polig, B 25,0, C 30,9, D 2,74 mm, Schraub. UNC 4-40, mit Clips

Technische Daten
Anforderungsstufe 2
Ausführung Buchsenleiste
Befestigung (Rückseitig) Metallwinkel mit Leiterplattenverriegelung
Bestückung bestückt
Kontaktanschluss Einlötstift
Montage abgewinkelt
Polbild Standard
Polzahl 9-polig
Rastermaß 2.74 mm
Verriegelung Gewindeeinsatz 4-40 UNC
Logistik
Ursprungsland CN
Zolltarifnummer 85366990
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
