3-338315-2 | AMP

D-Sub Buchse, 25-polig, Standard, bestückt, gerade, Einlötstift, 3-338315-2

Bestellnr.: 55F4818
EAN: 4099889807103
HTN:
3-338315-2
3-0338315-2
Herstellerserien: AMPLIMITE
AMP

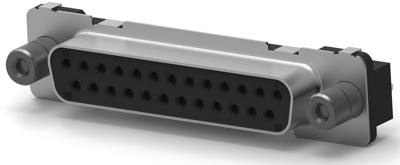

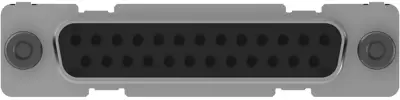

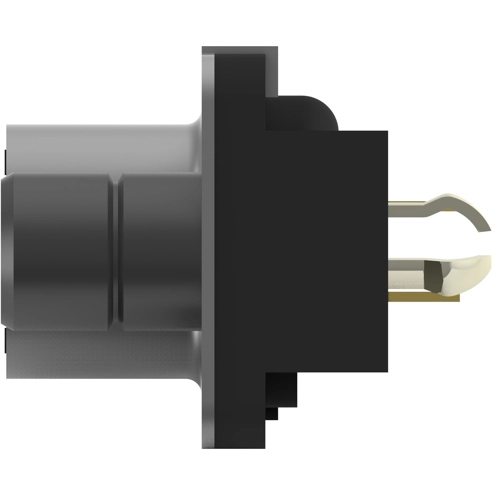

3-338315-2 AMP D-Sub Steckverbinder Bild 1
3-338315-2 AMP D-Sub Steckverbinder Bild 2
3-338315-2 AMP D-Sub Steckverbinder Bild 3
3-338315-2 AMP D-Sub Steckverbinder Bild 4
3-338315-2 AMP D-Sub Steckverbinder Bild 5
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
11,6858 € *
Sofort verfügbar: 13 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
11,69 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
11,6858 €
10 Stk.
10,7457 €
50 Stk.
9,7818 €
100 Stk.
8,8060 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Sub-D-Steckverbinder mit Stiftkontakten AMPLIMITE HDP-20 Typ TE Connectivity/AMP...-338.

Für Leiterplattenmontage mit Lötstiften 3,2 mm für Lochdurchmesser 0,7 mm, Bauhöhe nur 11,7 mm bzw. 12,7 mm; mit Metallabdeckung: Stahl über Nickel verzinnt, Isolierkörper: Polyester, glasfaserverstärkt, Gehäuse: schwarz, Kontakte: CuZn 0,8 µm Au über 1,3 µm Ni, Anforderungsstufe 2, nach DIN 41652, Lötkontakte min. 2,5 µm Sn über 1,3 µm Ni. Befestigung: Gewindebuchse UNC 4-40, Gewindebolzen UNC 4-40 oder Durchgangsloch 3,1 mm.

Ausführung mit Buchsenkontakten Typ...-338.

Technische Merkmale (Typ, Polzahl, Maße, Befestigung, Ausführung mit/ohne integrierten Befestigungsclips): 3-338315-2, 25-polig, B 47,0, C 53,1, F 40,7 mm, Gewindebolzen, mit Clips

Technische Daten
Anforderungsstufe 2
Ausführung Buchsenleiste
Befestigung (Rückseitig) Leiterplattenverriegelung
Bestückung bestückt
Kontaktanschluss Einlötstift
Montage gerade
Polbild Standard
Polzahl 25-polig
Rastermaß 2.74 mm
Verriegelung Gewindeschraube 4-40 UNC
Logistik
Ursprungsland TW
Zolltarifnummer 85366990
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
