5-338315-2 | AMP

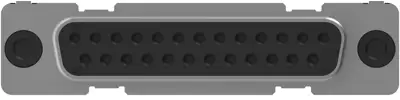

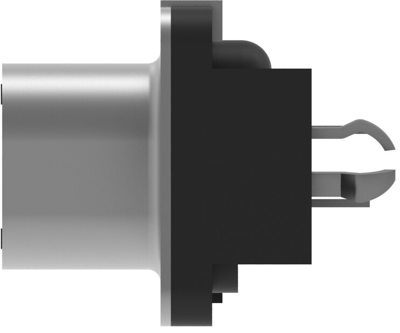

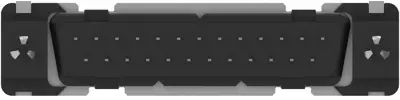

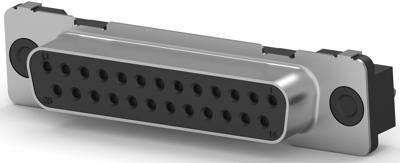

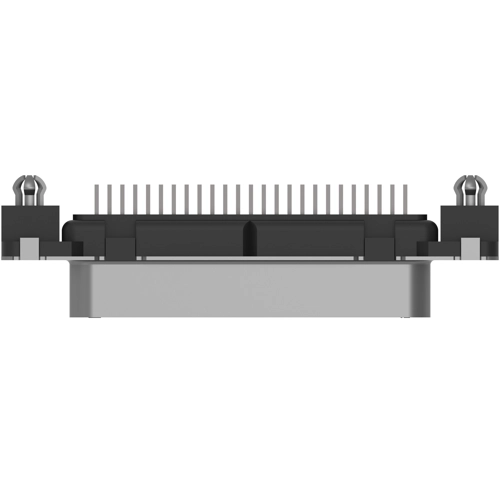

D-Sub Buchse, 25-polig, Standard, bestückt, gerade, Einlötstift, 5-338315-2
Einzelpreis (€ / Stk.)
14,0658 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
14,07 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
14,0658 €
Sub-D-Steckverbinder mit Stiftkontakten AMPLIMITE HDP-20 Typ TE Connectivity/AMP...-338.
Für Leiterplattenmontage mit Lötstiften 3,2 mm für Lochdurchmesser 0,7 mm, Bauhöhe nur 11,7 mm bzw. 12,7 mm; mit Metallabdeckung: Stahl über Nickel verzinnt, Isolierkörper: Polyester, glasfaserverstärkt, Gehäuse: schwarz, Kontakte: CuZn 0,8 µm Au über 1,3 µm Ni, Anforderungsstufe 2, nach DIN 41652, Lötkontakte min. 2,5 µm Sn über 1,3 µm Ni. Befestigung: Gewindebuchse UNC 4-40, Gewindebolzen UNC 4-40 oder Durchgangsloch 3,1 mm.
Ausführung mit Buchsenkontakten Typ...-338.
Technische Merkmale (Typ, Polzahl, Maße, Befestigung, Ausführung mit/ohne integrierten Befestigungsclips): 5-338315-2, 25-polig, B 47,0, C 53,1, F 40,7 mm, Durchgangsloch, ohne Clips
Technische Daten
| Anforderungsstufe | 2 | |
| Ausführung | Buchsenleiste | |
| Befestigung (Rückseitig) | Durchgangsloch | |
| Bestückung | bestückt | |
| Kontaktanschluss | Einlötstift | |
| Montage | gerade | |
| Polbild | Standard | |
| Polzahl | 25-polig | |
| Rastermaß | 2.74 mm | |
| Verriegelung | Gewindeeinsatz 4-40 UNC |
Download
Logistik
| Ursprungsland | TW |
| Zolltarifnummer | 85366990 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
