5-747908-2 | AMP
D-Sub Stecker, 15-polig, Standard, bestückt, gerade, Lötkelch, 5-747908-2
Sub-D-Steckverbinder mit Stiftkontakten AMPLIMITE HD-20 Typ TE Connectivity/AMP ..-0338.
Mit abgewinkelten Anschlussstiften, für Leiterplattenmontage, Anforderungsstufe 2 gemäß DIN 41652, mit Metallabdeckung und Erdungsanschluss; Kontaktmaterial: Phosphorbronze, Kontaktbeschichtung: 0,76 µm Gold über Nickel, Gehäusematerial: Polyester, glasfaserverstärkt, UL 94 V-0, Farbe: schwarz, Material Metallwinkel: Stahl, verzinnt, Nennstrom: max. 6,0 A, Isolationswiderstand: min. 500 MOhm, Durchschlagsfestigkeit: min. 1000 VAC, Temperaturbereich: –55 bis +105 °C. Befestigungen: Mutter UNC 4-40, Schraubverriegelung UNC 4-40 oder Durchgangsloch 3,1 mm.
Stiftleisten mit Lötkontakten Typ TE Connectivity/AMP HD-20 5-7479...-2.
Verzinkte Außengehäusebeschichtung.

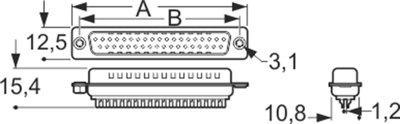

Technische Merkmale (Typ, Polzahl, Maße, Befestigung, Ausführung mit/ohne integrierten Befestigungsclips): 5-747908-2, 15-polig, A 39,2, B 33,32
| Anforderungsstufe | 2 | |
| Ausführung | Stiftleiste | |
| Befestigung (Rückseitig) | Durchgangsloch | |
| Bestückung | bestückt | |
| Kontaktanschluss | Lötkelch | |
| Montage | gerade | |
| Polbild | Standard | |
| Polzahl | 15-polig | |
| Rastermaß | 2.77 mm | |
| Verriegelung | Durchgangsloch |
| Ursprungsland | MX |
| Zolltarifnummer | 85366990 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
