6-1393644-6 | AMP

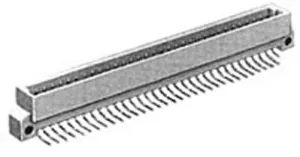

Messerleiste, Typ B, 64-polig, a-b, RM 2.54 mm, Lötstift, abgewinkelt, vergoldet, 6-1393644-6
Messerleiste DIN 41612 Typ TE Connectivity/AMP -139.
Für den Einsatz in Geräten der Daten-, Nachrichten-, Mess- und Regeltechnik; Betriebsstrom bei +70 °C: 1,0 A, Prüfspannung: Kontakt/Kontakt 1000 V, Kontakt/Masse 1500 V, kleinste Luft- und Kriechstrecke zwischen den Kontakten: 1,2 mm, Durchgangswiderstand: max. 20 mOhm, Isolationswiderstand: min. 1000 GOhm, Grundrastermaß: 2,54 mm, Isolierkörper: thermoplastischer Kunststoff, glasfaserverstärkt, kieselgrau (RAL 7032), Brennbarkeit: UL 94 V-0, Kontaktwerkstoff: Kupferlegierung, Kontaktoberfläche: über Nickel und Palladium vergoldet bzw. über Nickel vergoldet, Anschlüsse: verzinnt (SnPb), Anforderungsstufe: 2 (400 Steckzyklen), Zulassungen und Normen: DIN 41612, IEC 603-2, BS 9525, VG 95324, CECC 75101-801, UL.
Messerleisten B abgewinkelt mit Lötstiften Typ -139.

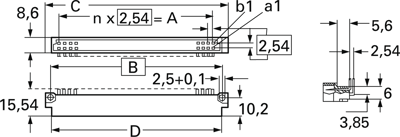

Mit 3,0 mm langen Lötstiften, 90° abgewinkelt, für Bohrungen 1,0 mm; Kontaktreihenbelegung: 64-polig Reihen a, b voll bestückt, 32-polig Reihe a voll bestückt, Maße: n 31, A 78,74, B 88,9, C 94, D 89 mm.
Technische Merkmale (Typ, Polzahl, Kontaktreihenbelegung, Anforderungsstufe (Stufe): 6-1393644-6, 64-polig, a-b, Stufe 2
| Anforderungsstufe | 2 | |
| Anschluss | Lötstift | |
| Bauform | B | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Kontaktreihenbelegung | a-b | |
| Nennstrom | 1 A | |
| Orientierung | abgewinkelt | |
| Polzahl | 64-polig | |
| Rastermaß | 2.54 mm |
| Ursprungsland | CN |
| Zolltarifnummer | 85366930 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
