Extraktionswerkzeug, 1-543382-0, AMP

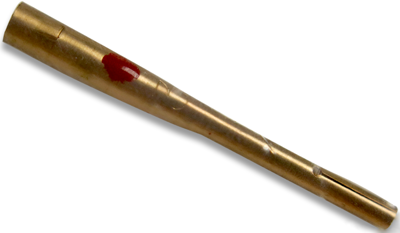

Das Werkzeug dient zum Einsetzen und Herausziehen von Kontakten, die in Steckverbindern mit hoher Dichte verwendet werden. Das Steck- und Ziehwerkzeug besteht aus einem Griff, einer Kappe, sechs Steck- und Ziehspitzen, einem Stecker und einem 1,27-mm-Inbusschlüssel. Der Griff des Werkzeugs dient zur Aufbewahrung der Spitzen, des Steckers und des Sechskantschlüssels. Mit den Steck- und Ziehspitzen wird das Werkzeug für das entsprechende Produkt umgerüstet und zum Einstecken oder Ziehen von Steckkontakten verwendet. Jede Spitze ist je nach Typ und Drahtgröße farbcodiert. Der Stecker wird in das breiteste Ende der Spitze eingesteckt, um eine Beschädigung der Spitze zu verhindern, wenn sie im Werkzeuggriff befestigt wird. Der Sechskantschlüssel wird zum Festziehen der Stellschraube verwendet, mit der die Spitze im Werkzeuggriff gesichert wird.
