1217358-1 | AMP

Unisolierte Flachsteckhülse, 0,57 bis 0,68 mm², AWG 23 bis 21,5, Messing, verzinnt, 1217358-1

Bestellnr.: 71P1245
HTN:
1217358-1
Herstellerserien: MAG-MATE
AMP

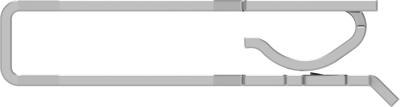

1217358-1 AMP Steckhülsen Bild 1

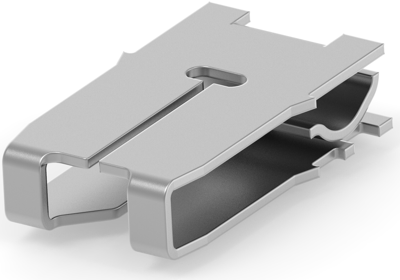

1217358-1 AMP Steckhülsen Bild 2

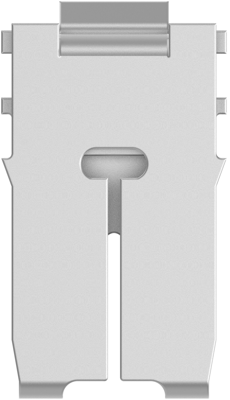

1217358-1 AMP Steckhülsen Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,1880 € *
Lagerbestand: 0 Stk.
Verfügbar in 5 Tagen: 12.000 Stk.
Lieferzeit ab Hersteller: 23 Wochen **
Gesamtpreis:
0,19 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
6000 Stk.
0,1880 €

Magnetdrahtklemme, 1217358-1, AMP

Das 1217358-1 ist ein vollautomatisches und integriertes Hochgeschwindigkeitsklemmensystem für Magnetdrähte, das gleichmäßige und zuverlässige Anschlüsse zu den geringstmöglichen Kosten liefert. Eine saubere Metall-Metall-Schnittstelle erzeugt stabile, gasdichte elektrische Anschlüsse, die frei von Oxiden und anderen Verunreinigungen sind

Dieses Bestückungsgerät schneidet die Klemmen vom Band ab und platziert die Klemmen über den Magnetdraht in die Kunststoffhohlräume. Während dieses Vorgangs entfernen kleine Abisolierschultern im IDC-Schlitz die Folienisolierung vom Magnetdraht.

Features

  • Erspart das Abisolieren von Leitern
  • Überschüssiger Magnetdraht wird während des Anschlusses automatisch abgeschnitten
  • Schließt gleichzeitig zwei Magnetdrähte gleicher Größe in einer Klemme ab

Anwendungen

  • Motorwicklungen und Anschlüsse
  • Spulenanschlüsse
  • Trafowicklungen und Anschlüsse
  • Vorschaltgeräte für Beleuchtung
  • Stromversorgungen
Technische Daten
Anschluss Schneidklemmanschluss
Ausführung Flachsteckhülse
AWG-Leiterquerschnitt AWG 23 bis 21,5
Isoliert Nein
Länge 13.08 mm
Leiterquerschnitt 0,57 bis 0,68 mm²
Material Messing, verzinnt
Logistik
Ursprungsland US
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
