1742483-1 | AMP

Unisolierte Flachsteckhülse, 0,54 bis 0,64 mm², AWG 23,5 bis 22, Messing, verzinnt, 1742483-1

Bestellnr.: 71P3268
EAN: 4099891712716
HTN:
1742483-1
Herstellerserien: MAG-MATE
AMP

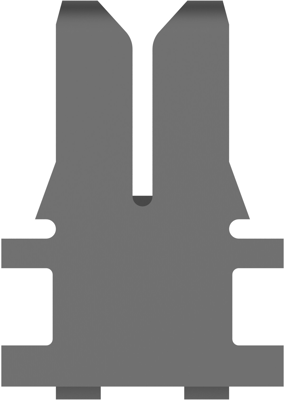

1742483-1 AMP Steckhülsen Bild 1

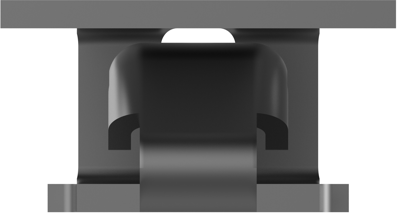

1742483-1 AMP Steckhülsen Bild 2

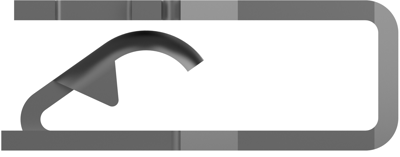

1742483-1 AMP Steckhülsen Bild 3

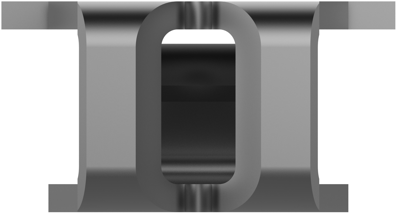

1742483-1 AMP Steckhülsen Bild 4
1742483-1 AMP Steckhülsen Bild 5
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,1928 € *
Lagerbestand: 0 Stk.
Verfügbar in 5 Tagen: 17.000 Stk.
Lieferzeit ab Hersteller: 18 Wochen **
Gesamtpreis:
0,19 € *
Preisstaffel
Anzahl
Preis pro Einheit*
463 Stk.
0,1928 €
2200 Stk.
0,1797 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Magnetdrahtklemme, 1742483-1, AMP

Das 1742483-1 ist ein vollautomatisches und integriertes Hochgeschwindigkeitsklemmensystem für Magnetdrähte, das gleichmäßige und zuverlässige Anschlüsse zu den geringstmöglichen Kosten liefert. Eine saubere Metall-Metall-Schnittstelle erzeugt stabile, gasdichte elektrische Anschlüsse, die frei von Oxiden und anderen Verunreinigungen sind

Dieses Bestückungsgerät schneidet die Klemmen vom Band ab und platziert die Klemmen über den Magnetdraht in die Kunststoffhohlräume. Während dieses Vorgangs entfernen kleine Abisolierschultern im IDC-Schlitz die Folienisolierung vom Magnetdraht.

Features

  • Erspart das Abisolieren von Leitern
  • Überschüssiger Magnetdraht wird während des Anschlusses automatisch abgeschnitten
  • Schließt gleichzeitig zwei Magnetdrähte gleicher Größe in einer Klemme ab

Anwendungen

  • Motorwicklungen und Anschlüsse
  • Spulenanschlüsse
  • Trafowicklungen und Anschlüsse
  • Vorschaltgeräte für Beleuchtung
  • Stromversorgungen
Technische Daten
Anschluss Schneidklemmanschluss
Ausführung Flachsteckhülse
AWG-Leiterquerschnitt AWG 23,5 bis 22
Isoliert Nein
Länge 20.6 mm
Leiterquerschnitt 0,54 bis 0,64 mm²
Material Messing, verzinnt
Logistik
Ursprungsland CN
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
