5103309-7 | AMP

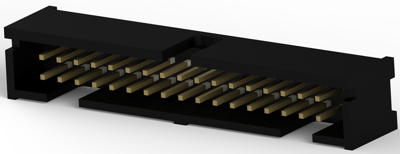

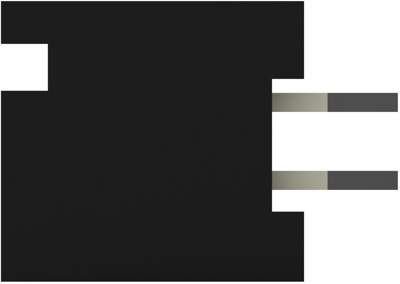

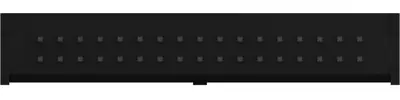

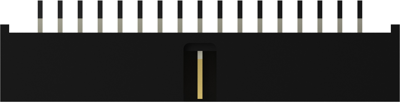

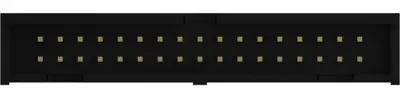

Stiftleiste, 34-polig, RM 2.54 mm, gerade, schwarz, 5103309-7
Stiftleisten in kurzer Bauform Typ...-5103309-.
Kontakte: Zinnbronze. Die Buchsenstecker werden bereits betriebsfertig geliefert. Als weitere Systemteile gibt es Stiftstecker zum Stecken auf DiP-Sockeln bzw. direkt zum Einlöten in gedruckte Schaltungen, außerdem in Platinen einlötbare Steckerleisten für Rastermaß 2,54 mm und direkt auf Platinen-Steckbahnen aufsteckbare Verbinder für Kabelanschluss. Polzahl: 10- bis 64polig, Betriebsstrom: max. 1,0 A. Durchschlagsfestigkeit: 500 VAC, Temperaturbereich: - 55 bis +105 °C. Zulassungen und Normen: DIN 41651, 41611 T6, ULE 28476, MiL-C-83503.
In reduzierter Bauhöhe und mit Mittenpolarisierung, aus Nylon, glasfaserverstärkt, schwarz, nach UL 94 V-0; Kontakte: im Kontaktbereich über Nickel vergoldet, im Lötbereich über Nickel verzinnt. Rastermaß: 2,54 x 2,54 mm. Ver- und Entriegelungshebel können nicht verwendet werden.
Technische Merkmale (Typ, Polzahl: Maße A/B): 0-5103309-7, 34-polig, A 50,8 mm/B 40,64 mm
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | bestückt | |
| Farbe | schwarz | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 250 V | |
| Nennstrom | 1 A | |
| Orientierung | gerade | |
| Polzahl | 34-polig | |
| Rastermaß | 2.54 mm | |
| Verriegelung | Ja |
| Ursprungsland | US |
| Zolltarifnummer | 85366990 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
