09 0053 90 14 | binder

Einbaustecker, 14-polig, Einlötstift, Schraubverriegelung, gerade, 09 0053 90 14

Bestellnr.: 66P0125
EAN: 4099889729382
HTN:
09 0053 90 14
Herstellerserien: 680
binder

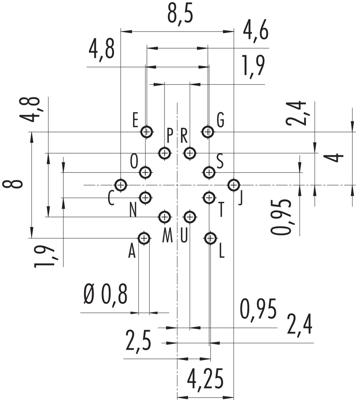

09 0053 90 14 binder Sonstige Rundsteckverbinder Bild 1

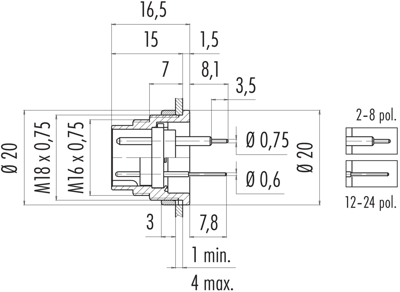

09 0053 90 14 binder Sonstige Rundsteckverbinder Bild 2

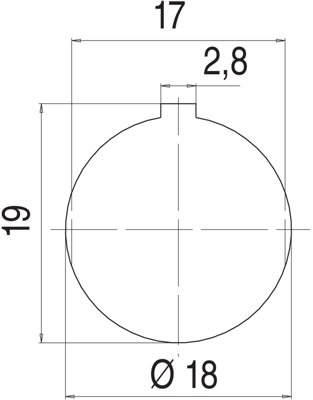

09 0053 90 14 binder Sonstige Rundsteckverbinder Bild 3

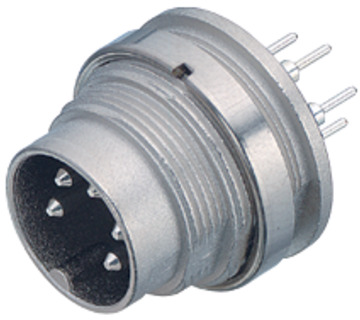

09 0053 90 14 binder Sonstige Rundsteckverbinder Bild 4

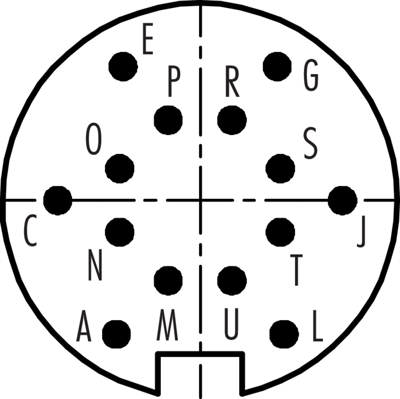

09 0053 90 14 binder Sonstige Rundsteckverbinder Bild 5
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
15,4224 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
15,42 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
15,4224 €
10 Stk.
14,3395 €
50 Stk.
13,1852 €
100 Stk.
12,0071 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Serie 680, Miniatur Steckverbinder 09 0053 90 14



Allgemeine Kennwerte
Steckverbinder-Bauform: Flanschstecker
Ausführung: Steckverbinder Stift gerade
Steckverbinder Verriegelung: schrauben
Anschlussart: tauchlöten
Schutzart: IP40
Grenztemperatur: -40 bis 85 °C
Anzugsdrehmoment: 0,5 - 1 Nm (Mutter)
Mechanische Lebensdauer: > 500 Steckzyklen

Elektrische Kennwerte
Bemessungsspannung: 60 V
Bemessungs-Stoßspannung: 500 V
Bemessungsstrom (40°C): 3 A
Isolationswiderstand: ≥ 10¹⁰ Ω
Verschmutzungsgrad: 1
Überspannungskategorie: I
Isolierstoffgruppe: III
EMV-Tauglichkeit: ungeschirmt

Werkstoffe
Material Gehäuse: Zinkdruckguss vernickelt
Material Kontaktkörper: PBT (UL94 V-0)
Material Kontakt: CuZn (Messing)
Kontaktoberfläche: Au (Gold)

Technische Daten
Ausführung Einbaustecker
Bestückung bestückt
Gehäusematerial Zinkdruckguss
Kontaktanschluss Einlötstift
Kontaktoberfläche vergoldet
Leiterquerschnitt 0,25 mm²
Montage Leiterplattenmontage
Orientierung gerade
Polzahl 14-polig
Verriegelung Schraubverriegelung
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
