09 0120 80 05 | binder

Einbaubuchse, 5-polig, Lötkelch, Schraubverriegelung, gerade, 09 0120 80 05

Bestellnr.: 66F748
EAN: 4099889728736
HTN:
09 0120 80 05
Herstellerserien: 723
binder

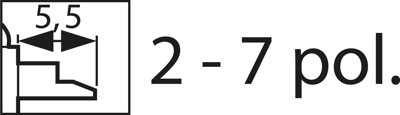

09 0120 80 05 binder Sonstige Rundsteckverbinder Bild 1

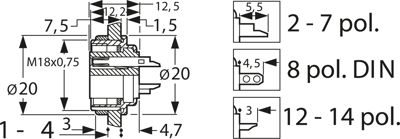

09 0120 80 05 binder Sonstige Rundsteckverbinder Bild 2

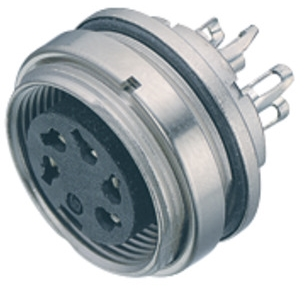

09 0120 80 05 binder Sonstige Rundsteckverbinder Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,4486 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
9,45 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
9,4486 €
10 Stk.
8,4966 €
50 Stk.
7,8302 €
100 Stk.
6,8901 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Rundsteckverbinder Typ Binder 423.../723.

In robuster, wasserdichter Ausführung, mit Kabelverschraubung, kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn, Oberfläche Steckkontakte: 2- bis 8-polig versilbert, 12- bis 24-polig vergoldet, Kabelanschluss: Lötkontakte, 2- bis 8-polig max. 0,75 mm², 12- bis 19-polig max. 0,25 mm², 24-polig max. 0,14 mm², Kontaktträger: PBT nach UL 94 V-0, Kabelgehäuse gerade: Messing, vernickelt, Kabelgehäuse gewinkelt: Zink-Druckguss, vernickelt, Flanschgehäuse: Zink-Druckguss, vernickelt, Kabeldurchlass: 4,0 bis 6,0 mm (Pg 7), 6,0 bis 8,0 mm (Pg 9), Schutzart in gestecktem Zustand (IEC 60529): IP 67, Prüfspannung: 2- bis 5-polig (ohne 5-polig Stereo) 1750 V, 5-polig Stereo und 8- bis 24-polig 550 V, 6- und 7-polig 910 V, Durchgangswiderstand: 2- bis 8-polig max. 5,0 m Ohm, 12- bis 24-polig max. 3,0 m Ohm, Isolationswiderstand: min. 10 G Ohm, Steckzyklen: min. 500, Betriebstemperatur: –30 bis +95 °C.

Ausführung von vorne verschraubbar mit Lötanschlüssen Typ 723.

Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 09-0120-80-05, 5p, Stereo, 60 V/6,0 A

Technische Daten
Ausführung Einbaubuchse
Bestückung bestückt
Gehäusematerial Zinkdruckguss
Kontaktanschluss Lötkelch
Kontaktoberfläche versilbert
Leiterquerschnitt 0,75 mm²
Montage Leiterplattenmontage
Orientierung gerade
Polzahl 5-polig
Verriegelung Schraubverriegelung
Logistik
Ursprungsland DE
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
