09 0142 70 05 | binder

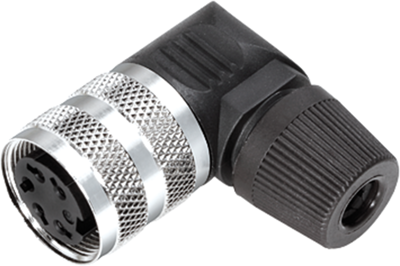

Winkelkupplung, 5-polig, Lötkelch, Schraubverriegelung, abgewinkelt, 09 0142 70 05
Rundsteckverbinder Typ Binder 682.
Kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn, Oberfläche Steckkontakte: versilbert, Kabelanschluss: Lötkontakte, max. 0,75 mm², Stecker- und Buchsenkörper: PBT nach UL 94 V-0, Verriegelung: durch Verschrauben, Schutzart in gestecktem Zustand (IEC 60529): IP 40, Prüfstoßspannung: 550 V, Durchgangswiderstand: max. 5,0 mOhm, Isolationswiderstand: min. 10 GOhm, Steckzyklen: min. 500, Betriebstemperatur: - 40 bis +85 °C.
Abgewinkelte Kupplungen Typ 682.
In robustem Kunststoffgehäuse aus PA 66 (UL 94 HB), für Kabeldurchlass 4,0 bis 6,0 mm, mit Klemmkorb-Zugentlastung.
Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 09-0142-70-05, 5p, Stereo, 60 V/6,0 A
Ausführung | Winkelkupplung | |
Bestückung | bestückt | |
Gehäusematerial | PA | |
Kabeldurchmesser | 4 bis 6 mm | |
Kontaktanschluss | Lötkelch | |
Kontaktoberfläche | versilbert | |
Leiterquerschnitt | 0,75 mm² | |
Montage | Kabelmontage | |
Orientierung | abgewinkelt | |
Polzahl | 5-polig | |
Verriegelung | Schraubverriegelung |
Ursprungsland | DE |
Zolltarifnummer | 85369010 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Nein |
Substanz Beschreibung | Blei |
