09 0312 90 04 | binder

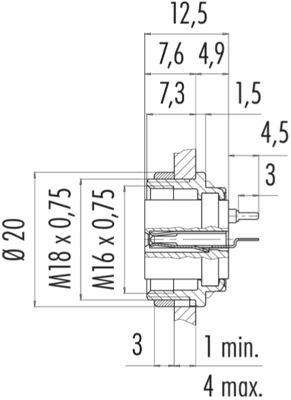

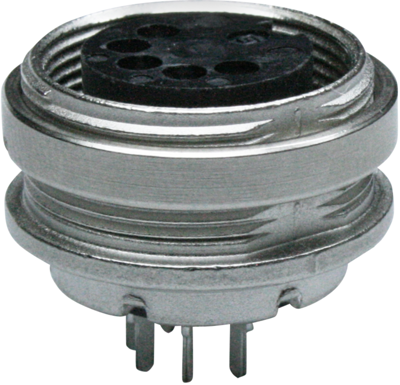

Einbaubuchse, 4-polig, Einlötstift, Schraubverriegelung, gerade, 09 0312 90 04
Einbau-Rundsteckverbinder Typ Binder 680.
Mit Zentralgewinde, für Lötanschluss bzw. Lötstiftanschluss für Leiterplattenmontage, kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn,Oberfläche Steckkontakte: versilbert, Bohrloch-Durchmesser für Leiterplatten Ausführung: 1,0 mm, Kabelanschluss für Löt-Ausführung: max. 0,75 mm², Kontaktträger: UL 94 V-0), Gehäuse: Zink-Druckguss, vernickelt, Verriegelung: durch Verschrauben, Schutzart in gestecktem Zustand (IEC 60529):IP 40, Durchgangswiderstand: max. 5,0 m Ohm, Isolationswiderstand: min. 10 G Ohm, Steckzyklen: min. 500, Betriebstemperatur: - 40 bis +85 °C.
Einbaubuchsen von vorne verschraubbar mit Lp-Lötstiftanschlüssen Typ 680.
Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 09-0312-90-04, 4p, 250 V/6,0 A
| Ausführung | Einbaubuchse | |
| Bestückung | bestückt | |
| Gehäusematerial | Zinkdruckguss | |
| Kabeldurchmesser | 3 bis 6 mm | |
| Kontaktanschluss | Einlötstift | |
| Kontaktoberfläche | versilbert | |
| Leiterquerschnitt | 0,75 mm² | |
| Montage | Leiterplattenmontage | |
| Orientierung | gerade | |
| Polzahl | 4-polig | |
| Verriegelung | Schraubverriegelung |
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
