09 0317 00 05 | binder

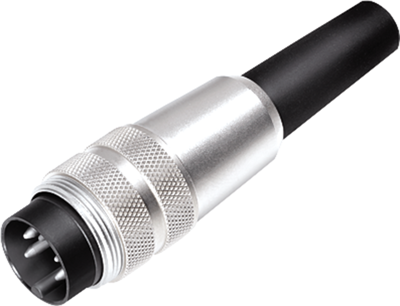

Stecker, 5-polig, Lötkelch, Schraubverriegelung, gerade, 09 0317 00 05
Rundsteckverbinder Typ Binder 680.
Kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn, Oberfläche Steckkontakte: versilbert, Kabelanschluss: Lötkontakte, max. 0,75 mm², Stecker- und Buchsenkörper: PBT nach UL 94 V-0, Verriegelung: durch Verschrauben, Schutzart in gestecktem Zustand (IEC 60529): IP 40, Prüfstoßspannung: 550 V, Durchgangswiderstand: max. 5,0 m Ohm, Isolationswiderstand: min. 10 G Ohm, Steckzyklen: min. 500, Betriebstemperatur: - 40 bis +85 °C.
Gerade Stecker Typ 680.

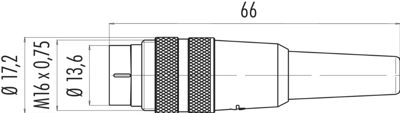

Mit Überwurfgehäuse aus Messing, vernickelt, zweiteiligem Innengehäuse aus Kunststoff und Kontakteinsatz mit Führungskragen aus Kunststoff und Zugentlastung sowie Lötöse zur Masseverbindung, Kabeldurchlass 4,0 bis 6,0 mm.
Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 09-0317-00-05, 5p, Stereo, 60 V/6,0 A
| Ausführung | Stecker | |
| Bestückung | bestückt | |
| Gehäusematerial | PA | |
| Kabeldurchmesser | 4 bis 6 mm | |
| Kontaktanschluss | Lötkelch | |
| Kontaktoberfläche | versilbert | |
| Leiterquerschnitt | 0,75 mm² | |
| Montage | Kabelmontage | |
| Orientierung | gerade | |
| Polzahl | 5-polig | |
| Verriegelung | Schraubverriegelung |
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
