99 5606 15 03 | binder

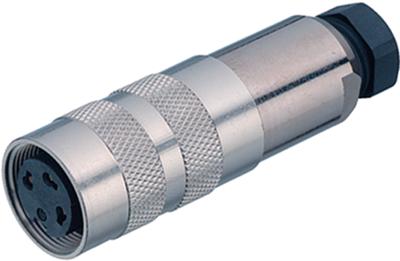

Kupplung, 3-polig, Lötkelch, Schraubverriegelung, gerade, 99 5606 15 03
Rundsteckverbinder Typ Binder 423.../723.
In robuster, wasserdichter Ausführung, mit Kabelverschraubung, kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn, Oberfläche Steckkontakte: 2- bis 8-polig versilbert, 12- bis 24-polig vergoldet, Kabelanschluss: Lötkontakte, 2- bis 8-polig max. 0,75 mm², 12- bis 19-polig max. 0,25 mm², 24-polig max. 0,14 mm², Kontaktträger: PBT nach UL 94 V-0, Kabelgehäuse gerade: Messing, vernickelt, Kabelgehäuse gewinkelt: Zink-Druckguss, vernickelt, Flanschgehäuse: Zink-Druckguss, vernickelt, Kabeldurchlass: 4,0 bis 6,0 mm (Pg 7), 6,0 bis 8,0 mm (Pg 9), Schutzart in gestecktem Zustand (IEC 60529): IP 67, Prüfspannung: 2- bis 5-polig (ohne 5-polig Stereo) 1750 V, 5-polig Stereo und 8- bis 24-polig 550 V, 6- und 7-polig 910 V, Durchgangswiderstand: 2- bis 8-polig max. 5,0 mOhm, 12- bis 24-polig max. 3,0 mOhm, Isolationswiderstand: min. 10 GOhm, Steckzyklen: min. 500, Betriebstemperatur: –30 bis +95 °C.
Ausführung mit Kabelverschraubung Pg 9 Typ 423.
Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 99-5606-15-03, 3p, 250 V/7,0 A
| Ausführung | Kupplung | |
| Bestückung | bestückt | |
| Gehäusematerial | Messing | |
| Kabeldurchmesser | 6 bis 7,8 mm | |
| Kontaktanschluss | Lötkelch | |
| Kontaktoberfläche | versilbert | |
| Leiterquerschnitt | 0,75 mm² | |
| Montage | Kabelmontage | |
| Orientierung | gerade | |
| Polzahl | 3-polig | |
| Verriegelung | Schraubverriegelung |
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
