BK3030-220 | BK PRECISION

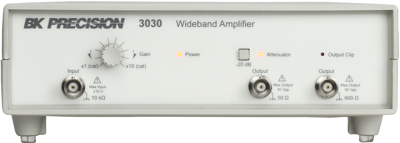

Breitband-Verstärker, BK3030-220, BK PRECISION

Der BK3030-220 ist ein DC- bis 1MHz-Verstärker mit einer maximalen Ausgangsleistung von 30 Volt Spitze-Spitze bei einer Quellimpedanz von 50 Ω. Ein 600-Ω-Ausgang ist ebenfalls vorhanden. Das Gerät kann bis zu 15 Volt Spitze-Spitze an einer 50-Ω-Last ausgeben und kann bis zu 300 mA Spitze an einer niedrigen Impedanz oder einem Kurzschluss liefern. Die Verstärkung des Verstärkers kann mit dem Vernier-Einstellknopf zwischen x1 und x10 eingestellt werden. Zu den zusätzlichen Funktionen gehören ein -20-dB-Dämpfungsglied und eine LED, die anzeigt, wenn ein Signal die Ausgangsgrenze überschreitet (Clipping).

Features

• 30 Vss Ausgang von 50 Ω
• DC bis 1 MHz Bandbreite
• 50 Ω und 600 Ω Ausgänge
• Vollständig geschützter Ausgang mit Hochstromantrieb

Anwendungen

• Entwurf eines Kontrollsystems
• Audio- und Basisbandsignalverstärkung
• Erweitern des Ausgangsbereichs eines Arbiträr- oder Funktionsgenerators
