BK4040B | BK PRECISION

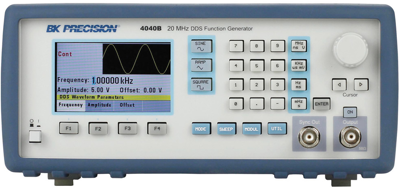

Wobbel-Funktionsgenerator, BK4040B, BK PRECISION

Der BK4040B ist ein DDS-Funktionsgenerator (Direct Digital Synthesis), der stabile und präzise Sinus-, Rechteck- und Dreieckswellenformen erzeugt. Er wurde mit einer dualen Technologiearchitektur entwickelt, die traditionelle DDS-Technologie mit einem Low-Jitter-Rechteckwellengenerator kombiniert. Das Gerät erzeugt eine 2-Punkt-Wellenform, um die Amplitude zu simulieren, und verwendet eine hochpräzise PLL-Schaltung (Phase-Locked Loop) für das Timing. Im Vergleich zu Signalen, die von typischen kostengünstigen DDS-Funktions- und Arbitrary-Waveform-Generatoren erzeugt werden, minimiert diese Implementierung den Jitter erheblich und verbessert die Flankenstabilität von Rechteckwellen. Dank der verbesserten Signalintegrität können diese Generatoren für die Simulation zuverlässiger Taktsignale, die Erzeugung von Triggern oder die Validierung serieller Datenbusse verwendet werden.

Dieses Modell eignet sich für die Ausbildung und andere Anwendungen, die digitale Funktionsgeneratoren mit Wobbel- und Modulationsfunktionen erfordern.

Features

• Helles Farbdisplay mit Wellenformvorschau
• Linearer und logarithmischer Sweep
• AM/FM-Modulation
• Erzeugung jitterarmer Rechteckwellen
• Einstellbares Tastverhältnis
• Ausgang ON/OFF-Taste
• Interne/externe Auslösung
• Eingebauter Zähler
• Kurzschluss- und Überspannungsschutz an allen Ein- und Ausgängen
