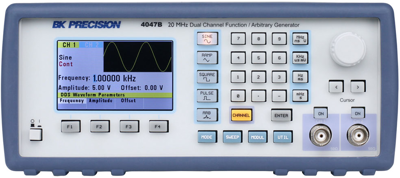

Zweikanal Funktions-/Arbiträrgenerator, BK4047B, BK PRECISION

Der BK4047B Zweikanal-Funktions-/Arbiträrwellenformgenerator kann stabile und präzise Sinus-, Rechteck-, Dreieck-, Impuls- und Arbiträrwellenformen erzeugen. Die Ausgänge CH1 und CH2 sind völlig unabhängig voneinander mit individuellen Ein/Aus-Tasten ausgestattet und können beide von 0 bis 10 Vss an 50 Ohm (bis zu 20 Vss an offenem Stromkreis) variiert werden. Der Generator bietet lineare und logarithmische Wobbelfunktionen, AM/FM/PM/FSK/PWM-Modulation und einen stufenlos einstellbaren DC-Offset, um Signale direkt in Schaltkreise mit dem richtigen Vorspannungspegel einzuspeisen. Separate Ausgangsamplituden- und DC-Offset-Verstärker ermöglichen die Einstellung eines großen DC-Offsets (z.B. ± 4,99 V) bei einem Ausgangssignal mit kleiner Amplitude (z.B. 10 mV).

Die duale Architektur des BK4047B, die typischerweise nur in teureren Generatoren zu finden ist, bietet alle Vorteile eines DDS und eines echten Punkt-für-Punkt-Arbiträrwellenformgenerators (AWG), ohne die Einschränkungen, die durch eine der beiden Technologien entstehen.

Features

• Zweikanaliger Betrieb, wobei jeder Kanal die Nennamplitude (10 Vss) über den gesamten Frequenzbereich liefert
• Sinus- und Rechteckwellenformen bis zu 20 MHz
• Echter Punkt-für-Punkt-Generator für beliebige Wellenformen mit 14 Bit, 125 MSa/s und 16 kpt
• Helles Farbdisplay mit Wellenformvorschau
• Synchronisieren Sie die Phase beider Kanäle mit einem Tastendruck
• Erzeugung von Rechteckwellen mit niedrigem Jitter für die Simulation zuverlässiger Taktsignale, die Erzeugung von Triggern oder die Validierung serieller Datenbusse
• Interne/externe Auslösung
• Kurzschlussschutz für ohmsche und kapazitive Lasten an den Ausgängen und Überspannungsschutz an den Eingängen
