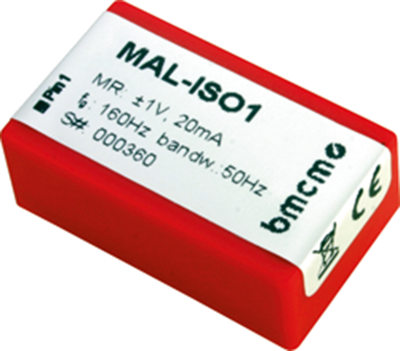

Miniatur-Messverstärker, MAL-IS01
Miniatur-Messverstärker Typ bmcm MAL.
24polige IC-Bauform, mit Differenzeingang und Ausgangsfilter 6,0 dB/Okt. Das Modul gibt am Ausgang eine Spannung proportional zur Eingangsgröße von ±5,0 V aus und ist in Größe und Pinbelegung kompatibel zu anderen Herstellern. Eingangsschutzbeschaltung für 1, ;0 s: max. 200 V (nicht bei Strommessung), Ausgangslast: min. 1,0 kOhm, Stromversorgung: ±7,5 bis ±15 VDC, ESD-Festigkeit: 1000 V, Potentiale: max. 60 VDC nach VDE, Temperaturbereich: –25 bis +70 °C, Maße: 33 x 20 x 15 mm.
Ausführung isolierend für Spannung und Strom.
Galvanisch getrennt. Typ MAL-ISO1 kann mittels Lötjumpern auf Strommessung umgestellt werden; Ausgang: 5,0 V, Genauigkeit: 0,1 % (MAL-ISO50 0,2 %).
Technische Merkmale (Typ, Messbereich, Eingangswiderstand): MAL-ISO1, ±1,0 VDC/±20 mA, 20 kOhm/50 Ohm
Ausführung | Miniatur-Messverstärker | |
Ausgang | 5 V | |
max. Temperatur | 70 °C | |
min. Temperatur | -25 °C |
Ursprungsland | DE |
Zolltarifnummer | 90303370 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
