MAL-ISO5 | bmcm

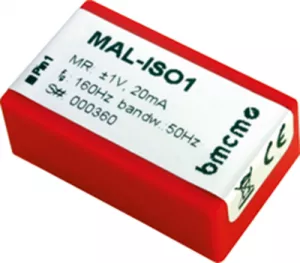

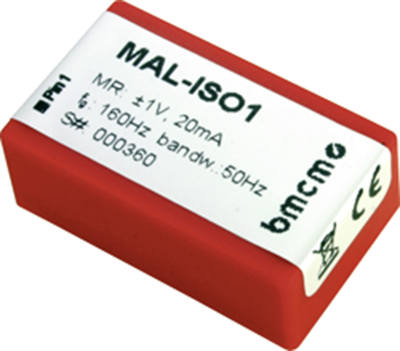

Miniatur-Messverstärker Typ bmcm MAL.

24polige IC-Bauform, mit Differenzeingang und Ausgangsfilter 6,0 dB/Okt. Das Modul gibt am Ausgang eine Spannung proportional zur Eingangsgröße von ±5,0 V aus und ist in Größe und Pinbelegung kompatibel zu anderen Herstellern. Eingangsschutzbeschaltung für 1, ;0 s: max. 200 V (nicht bei Strommessung), Ausgangslast: min. 1,0 kOhm, Stromversorgung: ±7,5 bis ±15 VDC, ESD-Festigkeit: 1000 V, Potentiale: max. 60 VDC nach VDE, Temperaturbereich: –25 bis +70 °C, Maße: 33 x 20 x 15 mm.

Ausführung isolierend für Spannung und Strom.

Galvanisch getrennt. Typ MAL-ISO1 kann mittels Lötjumpern auf Strommessung umgestellt werden; Ausgang: 5,0 V, Genauigkeit: 0,1 % (MAL-ISO50 0,2 %).

Technische Merkmale (Typ, Messbereich, Eingangswiderstand): MAL-ISO5, ±5,0 VDC, 120 kOhm
