BIDW30N60T | Bourns Electronics GmbH
IGBT, 600 V, 30 A, TO-247, Bourns Electronics GmbH BIDW30N60T
Bestellnr.: 26S9094
EAN: 4099891587642
HTN:
BIDW30N60T
Einzelpreis (€ / Stk.)
2,4871 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 20 Wochen **
Gesamtpreis:
2,49 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
3000 Stk.
2,4871 €

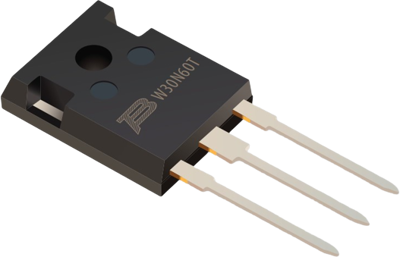

Bipolartransistor mit isoliertem Gate (IGBT), BIDW30N60T, Bourns
Der IGBT-Baustein BIDW30N60T kombiniert die Technologie eines MOS-Gate- und eines Bipolartransistors zu einer optimalen Komponente für Hochspannungs- und Hochstromanwendungen. Dieser Baustein verwendet die Trench-Gate-Field-Stop-Technologie, die eine bessere Kontrolle der dynamischen Eigenschaften mit einer niedrigeren Kollektor-Emitter-Sättigungsspannung (VCE(sat)) und geringeren Schaltverlusten ermöglicht. Außerdem ergibt diese Struktur einen geringeren Wärmewiderstand R(th).
Features
- Niedrige Kollektor-Emitter-Sättigungsspannung (VCE(sat)
- Trench-Gate-Feld-Stopp-Technik
- Optimiert für Konduktion
- RoHS-konform
Anwendungen
- Schaltnetzteile (SMPS)
- Unterbrechungsfreie Stromquellen (UPS)
- Leistungsfaktor-Korrektur (PFC)
Technische Daten
| Ausführung | Einfach | |
| Gehäuse | TO-247 | |
| max. Spannung | 600 V | |
| max. Strom | 30 A | |
| max. Temperatur | 150 °C | |
| min. Temperatur | -55 °C | |
| Montage | THT | |
| Sättigungsspannung | 1.9 V | |
| Schaltverlust b. Ausschalten Eoff typ. | 0.45 J | |
| Schaltverlust b. Einschalten Eon typ. | 1.85 J | |
| Verlustleistung VA (AC) | 230 W |
Download
Logistik
| Ursprungsland | CN |
| Zolltarifnummer | 85412900 |
| Originalverpackung | Stange mit 30 Stück |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
