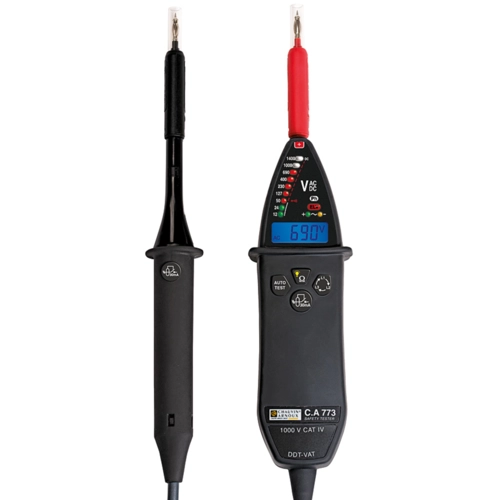

C.A 773 + IP2X | Chauvin Arnoux

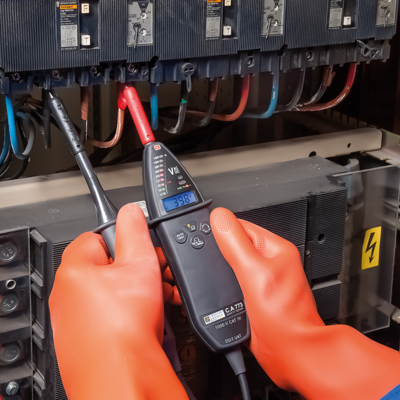

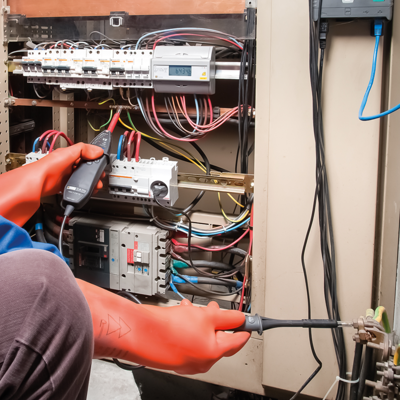

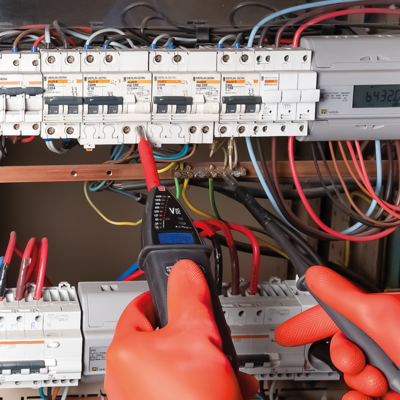

Der Spannungsprüfer C.A 773 ist ein unverzichtbares Hilfsmittel für den Elektriker, um vor jedem Eingriff die Spannungsfreiheit einer mit dem Netz verbundenen Schaltung, eines Geräts oder einer Anlage zu prüfen.

Der Prüfer erfüllt die IEC-Norm 61243-3, Ausgabe 2, und ist für alle Anlagen bis 1000 V CAT IV, in Räumen und im Freien zugelassen.

Um die unterschiedlichen Vorschriften einiger Länder zu erfüllen, ist der Spannungsprüfer in zwei Ausführungen erhältlich: mit oder ohne besonders geschützte Prüfspitzen IP2X.

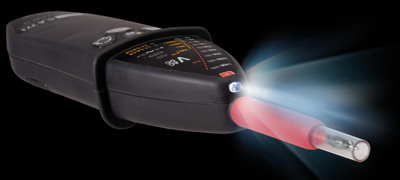

Der C.A 773 verfügt zusätzlich zu den LEDs über eine beleuchtete Digitalanzeige, in der die Messwerte angezeigt werden.

Er ist außerdem mit einem redundanten Sicherheitssystem ausgerüstet: die LED-Warnleuchte »ELV« blinkt, sobald die anliegende Spannung 50 VAC / 120 VDC übersteigt.

Der integrierte Selbsttest beim C.A 773 überwacht die einwandfreie Funktion der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und der Messleitungen.

Das Gerät ist praktisch, einfach und schnell zu benutzen, und die Drehfeldrehrichtungs­prüfung erfolgt durch Mikroprozessor an nur zwei Leitern.

Die Prüfung der Auslöseschwelle von FI-Schutzschaltern (RCD) ist durch eine Zweihand­bedienung zusätzlich abgesichert.

Die Durchgangsprüfung mit optischer und akustischer Anzeige entspricht den Empfehlungen von Anhang B der Norm. Die Erkennung von Phantomspannungen und die einpolige Phasenanzeige sind ebenfalls vorhanden.

Die Prüfspitzen und die Messleitungen sind abnehmbar. Als Option ist der Steckdosen­adapter C.A 753 lieferbar, der die Kontrolle von 2P+E-Europa-Steckdosen und von Schuko-Steckdosen erheblich vereinfacht.

Technische Daten:

IP65

CAT IV 1000V

Vollständiger Selbsttest

Spannungserkennung und Anzeige durch LED + beleuchtete Digitalanzeige: • 12 VAC ≤ U ≤ 1000 VAC

12 VDC ≤ U ≤ 1400 VDC

Frequenzen DC, 16 2/3 bis 800 Hz

Erkennung von Phantomspannungen

Einpolige Phasenerkennung (an einem Leiter)

Zweileiter-Erkennung der Drehfeldrichtung (keine ''dritte'' Hand notwendig)

Durchgangsprüfung mit optischer und akustischer Anzeige (R < 100 Ω)

Erweiterte Durchgangsprüfung mit optischer Anzeige bei R < 0,5 Ω bis 2,999 kΩ

Auslöseprüfung von FI-Schutzschaltern

Entspricht den Normen EN 61243-3, Ausg.2009, EN 61243-3, Ausg.2010, IEC 61010 für 1000 V CAT IV

Klimabedingungen -15 °C bis +45 °C (Klimaschutzklasse N)

Batteriebetrieb: > 2500 Messungen zu je 10 s

Prüfspitzen und Messleitungen abnehmbar

Vollständige, einsatzbereite Lieferung
