3009W4PAU99G40X | CONEC

D-Sub Stecker, 13-polig, 9W4, teilbestückt, abgewinkelt, Lötkelch, 3009W4PAU99G40X

Bestellnr.: 55F5732
EAN: 4099889807578
HTN:
3009W4PAU99G40X
CONEC

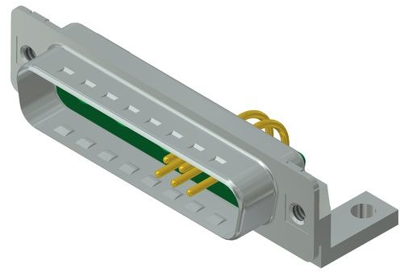

3009W4PAU99G40X CONEC D-Sub Steckverbinder Bild 1

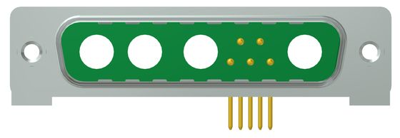

3009W4PAU99G40X CONEC D-Sub Steckverbinder Bild 2

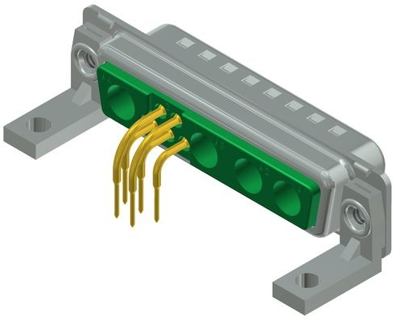

3009W4PAU99G40X CONEC D-Sub Steckverbinder Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,3907 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
5,39 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
5,3907 €

Kombinations-Sub-D Steckverbinder Typ Conec 30.

Für Leiterplattenmontage, mit vielfältigen Anwendungsmöglichkeiten für Signal-, Hochstrom- und/oder Koaxialkontakte, in 3 verschiedenen Gehäusegrößen; Isolierkörper: PBTP, GV, UL 94 V-0, Gehäuse: Stahl verzinnt, Kontaktmaterial: Cu-Legierung, Kontaktoberfläche: Gold über Nickel, Eigenschaften der Signalkontakte: Stromstärke: max. 5,0 A, Prüfspannung: 1000 V, Übergangswiderstand pro Kontaktpaar: max. 8,0 mOhm, Isolationswiderstand: min. 5,0 GOhm, Eigenschaften der Koaxialkontakte: Übergangswiderstand pro Kontaktpaar: max. 2,7 mOhm, Isolationswiderstand: min. 10 GOhm, Spannungsfestigkeit: 750 V/50 Hz, Frequenzbereich: 0 bis 2,0 GHz, Eigenschaften der Hochstromkontakte: Stromstärke: max. 15/20/40 A, Prüfspannung: 1000 V, Übergangswiderstand pro Kontaktpaar: max. 1,0 mOhm, Betriebsspannung: 250 V, Temperaturbereich: –55 bis +125 °C. Hochstrom- und Koaxialkontakte müssen gesondert bestellt werden.

In Gehäusegröße 3 Typ 30.

Für 5 Sonderkontakte (5W5), 4 Sonder- und 5 Signalkontakte (9W4) oder 2 Sonder- und 15 Signalkontakte (17W2).

Typ: 3009W4PAU99G40X, Stiftleiste 9W4

Technische Daten
Ausführung Stiftleiste
Befestigung (Rückseitig) Durchgangsloch
Bestückung teilbestückt
Kontaktanschluss Lötkelch
Montage abgewinkelt
Polbild 9W4
Polzahl 13-polig
Verriegelung Gewindeeinsatz 4-40 UNC
Logistik
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
