Magnetic-Modular-RJ45-Steckergehäuse Typ Conec RJ45TJS.

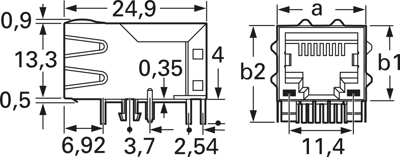

Speziell für 10BaseT und 100BaseTX LAN Ethernet Anwendungen geeignet. Lieferbar als Einzelport mit geraden Lötstiften zum Einbau in Leiterplatten. Die Serie entspricht den Anforderungen an die Signalübertragung im Ethernet gemäß dem Standard IEEE 802.3u und bietet Schutz vor elektromagnetischen Störungen und Gleichtaktstörungen. Zusätzlich wird durch hervorragende EMV-Eigenschaften eine perfekte und zuverlässige Filterperfomance erreicht; Technische Merkmale: entsprechend der IEEE 802.3 und der ANSI X3.263 Norm einschließlich der erforderlichen Messungen von min. 350 µH OCL mit 8,0 mADC Vormagnetisierungsstrom und 1500 Vrms Isolierspannung. Kontakte: über Ni vergoldet, Schirmung: volle Schirmung, Übersetzungsverhältnis des Transformators: 1 : 1/1 : 1 (TX/RX), mit Nebenschlussspule, ohne Impedanz-Anpassungswiderstand, Ausführung mit LEDs (grüne links, gelbe rechts) oder ohne LED, UL und ULC (E202784) geprüft. Maße: a 15, 5, b1 13, 3, b2 17, 3 mm.
Typ: 11AC010X, RJ45–Port, mit LED
