EA DOGM162W-A | DISPLAY VISIONS

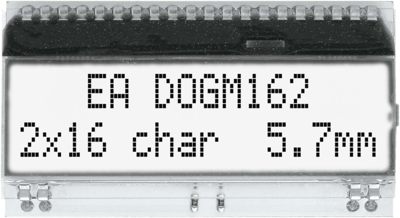

LCD-MODUL EADOGM162W
LCD-Textdisplays Typ DISPLAY VISIONS DOGM.
Für low-power Handheld Applikationen, mit Kontroller für 4-Bit, 8-Bit und SPI-Interface, LCD-Supertwist-Anzeige mit einstellbarem Kontrast, beleuchtbar mit optionalem LED-Beleuchtungskörper in 6 Farben; Zeichensatz: 156 Zeichen programmiert und 8 Zeichen frei definierbar, Spannungsversorgung: +3,3 V oder +5,0 V (typ. 250 µA), Betriebstemperatur: –20 bis +70 °C, mit Temperaturkompensation, Maße: 55 x 31 x 2,0 mm (mit Beleuchtung 5,8 mm).
LCD-Module Typ EA DOGM...W-A.
Technologie: FSTN positiv, transflekiv, mit und ohne Beleuchtungskörper verwendbar, ohne Beleuchtung lesbar. Displayfarbe: schwarz auf weiß (unbeleuchtet), schwarz auf Beleuchtungsfarbe (beleuchtet), empfohlene Beleuchtung: weiß, blau, RGB.
Technische Merkmale (Typ, Zeilen x Zeichenzahl, Zeichenhöhe): EA DOGM162W-A, 2 x 16 Zeichen, 5,57 mm
| Anzeige | 2 x 16 Zeichen | |
| Betrachtungsbereich (Breite) | 51 mm | |
| Betrachtungsbereich (Höhe) | 14.5 mm | |
| Breite | 55 mm | |
| Dicke | 2 mm | |
| Hintergrundbeleuchtung | optional | |
| Hintergrundfarbe | weiß | |
| Höhe | 31 mm | |
| IC Controller/Driver | ST7036 kompatibel | |
| max. Temperatur | 70 °C | |
| min. Temperatur | -20 °C | |
| MPU Interface | 4-Bit, 8-Bit, SPI | |
| Technologie | FSTN | |
| Zeichensatz | Englisch-Japanisch |
| Ursprungsland | CN |
| Zolltarifnummer | 85312095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
