01-1434 | ELMA

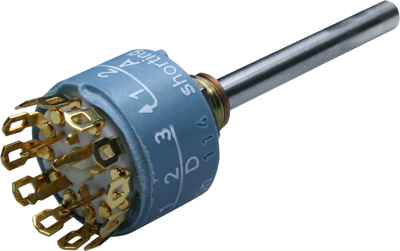

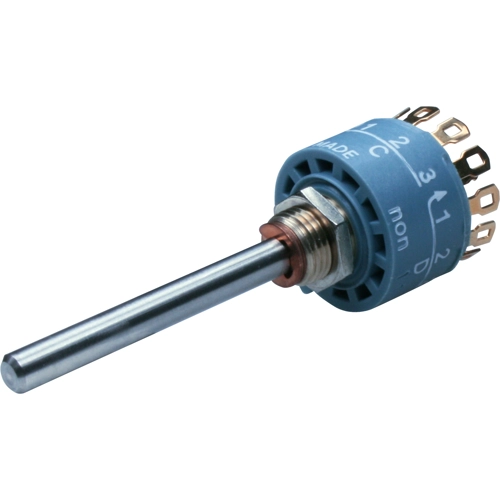

Stufen-Drehschalter, 4-polig, 3-stufig, 30°, Ein-Ein-Ein, unterbrechend, 2 A, 42 V, 01-1434
Stufen-Drehschalter Typ ELMA 01.
Mit nichtrostender Stahlachse 4,0 mm Durchmesser und Metallgewindebuchse M8 x 0,75 für robuste Anwendungen, individuell begrenzbar mit Begrenzungsstift; Durchmesser: 18 mm. Anzahl der Ebenen: 1, Verarbeitung: durch Hand- und Wellenlöten, Montage auf Print: vertikal, Material Kontakte: hauchvergoldet oder hartvergoldet (AuCo) 3,0 µm, Lebensdauer: min. 25.000 Schaltzyklen, Laststrom (ohmsche Last): max. 2,0 A, Schaltspannung: max. 42 VDC, Kontaktwiderstand (Neuzustand): max. 10 mOhm, Betriebstemperatur: –40 bis +85 °C.
Unterbrechend mit Rastwinkel 30° Typ 01-.
Hinweis: Schalter ohne Anschlag können nachträglich nicht begrenzt werden.
Technische Merkmale (Typ, Funktion Pole x Position, Ausführung, Kontakt): 01-1434, 4 x 3 Kont., mit Anschlag, Lötkontakt
| Anschluss | Lötanschluss | |
| Anzahl der Stufen | 3 | |
| Ausführung | Stufen-Drehschalter | |
| Nennspannung | 42 V | |
| Polzahl | 4-polig | |
| Schaltart | unterbrechend | |
| Schaltstellung | Ein-Ein-Ein | |
| Schaltstrom | 2 A | |
| Schaltwinkel | 30 ° |
| Ursprungsland | CH |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
