424654 | ERNI
Federleiste, Typ H11, 11-polig, b, RM 5.08 mm, Lötstift, gerade, versilbert, 424654
Federleiste DIN 41612 Typ ERNI STV.
Mit hartversilberten Kontakten die in ihrer elektrischen und mechanischen Lebensdauer der Anforderungsstufe 1 entsprechen. Betriebsstrom +20/70 °C: 20/15 A, Prüfspannung: Kontakt/Kontakt 3100 V, Kontakt/Masse 3100 V, Kriech-/Luftstrecke zwischen den Kontakten: 8,0 mm/4,5 mm, Durchgangswiderstand: max. 8,0 mOhm, Isolationswiderstand: min. 1000 GOhm, Grundrastermaß: 5,08 mm, Gehäusematerial: Polycarbonat (PC) selbstverlöschend nach UL 94 V-1, Einzelziehkraft pro Kontakt: min. 0,15 N, Temperaturbereich: - 60 bis +125 °C, Zulassungen und Normen: DIN 41612, IEC 603-2, UL, CSA. Typenbezeichnungen die mit VG enden, entsprechen den Anforderungen der VG 95324.

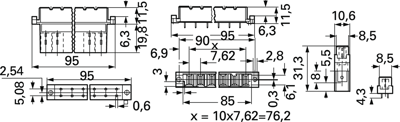

Federleisten H 11 gerade mit Lötstiften 4,3 mm Typ 424.
Mit Lötstiften 0,6 x 0,6 mm. Kontaktbelegung: 11polig Reihe b voll bestückt.
Technische Merkmale (Typ, Polzahl, Kontaktreihenbelegung, voreilende Kontakte (Ve) auf Position): 424654, 11polig, b
| Anschluss | Lötstift | |
| Bauform | H11 | |
| Kontaktart | Buchse | |
| Kontaktoberfläche | versilbert | |
| Kontaktreihenbelegung | b | |
| Nennstrom | 15 A | |
| Orientierung | gerade | |
| Polzahl | 11-polig | |
| Rastermaß | 5.08 mm |
| Ursprungsland | SI |
| Zolltarifnummer | 85366990 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
