F07515B120G150 | Feinmetall

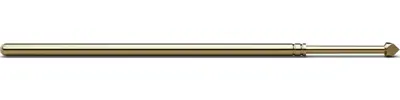

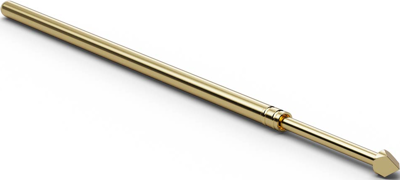

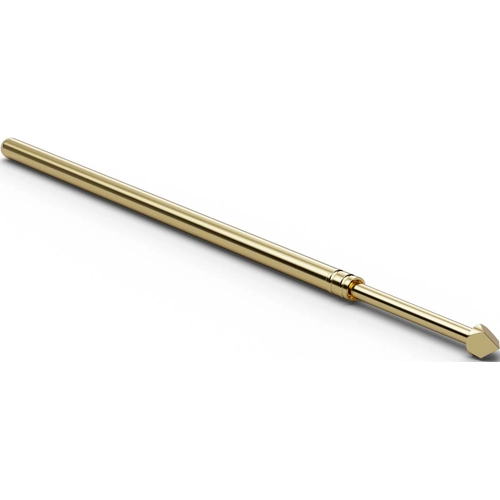

Standard-Prüfstift mit Tastkopf, Dreikant, Ø 1.02 mm, Hub 6.4 mm, RM 1.9 mm, L 33 mm, F07515B120G150
Standard-Prüfstifte mit Tastkopf für Raster 1,9 mm Typ Feinmetall F075.../F703.
Für bestückte und unbestückte Leiterplatten, auch für SMD. Die Hülsen H703 und H075 erlauben eine variable Herausragehöhe; Herausragehöhe: 8,4 bis 16 mm, Treffgenauigkeit: ±0,08 mm, Temperatur: -20 bis +80 °C, Maximal-Dauerstrom: 4,0 A, Mantel: Neusilber, vergoldet (F075 Bronze, vergoldet), Feder: Federstahl, versilbert, Hülse: Neusilber, vergoldet, Kopfformen: 06 abgesetzte Waffel, 10 flexible Nadel, 11 Rundkopf, 15 abges. Dreikant, 18 Kegel 30°, 21 Vierfach-Krone, 28 abges. Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze).
Mit Federkraft 150 cN cN ±20 %.
Maximal-Federweg: 6,4 mm, empfohlener Federweg: 4,3 mm, Vorspannung: 70 cN, Federkraft bei empfohlenem Federweg: 150 cN ±20 %, typischer Durchgangswiderstand: 50 m Ohm.

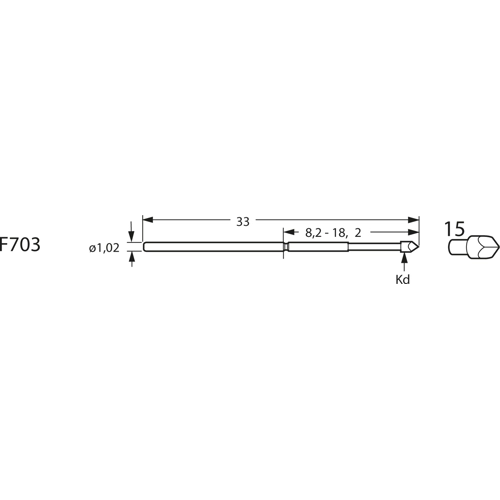

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F075.15B120G150, Prüfstift m. Kopf 15, Kd 1,2 mm, CuBe, Gold.
| Durchmesser | 1.02 mm | |
| Hub | 6.4 mm | |
| Kopfform | Dreikant | |
| Länge | 33 mm | |
| Material | Kupferberyllium | |
| Nennstrom | 4 A | |
| Rastermaß | 1.9 mm |
| Ursprungsland | DE |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
