F67015B200G085 | Feinmetall

Vorwiegend anwendbar für Schnittstellen. Der Stift ist durch seine geringe Herausragehöhe speziell geeignet für Adaptionen mit eingeschränkter Bauhöhe. Federkontaktstift mit gleicher Herausragehöhe, jedoch mit Raster 1,27 mm, ist der Typ F605.

Kleinster Montageabstand: 2,4 mm,

Herausragehöhe: 2,4 mm,

Maximal-Federweg: 1,2 mm,

Empfohlener Federweg: 0,8 mm,

Vorspannung: 40 cN,

Federkraft bei empfohlenem Federweg: 85 cN ±20 %,

Treffgenauigkeit: ±0,08 mm,

Betriebstemperatur: - 20 bis +80 °C,

Maximal-Dauerstrom: 3,0 A,

Typischer Durchgangswiderstand: 20 m Ohm,

Mantel: Bronze, vergoldet,

Feder: Federstahl, versilbert,

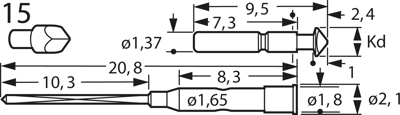

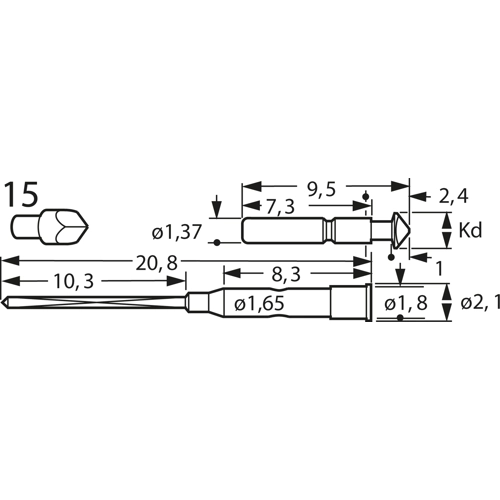

Kopfformen: 11 Rundkopf, 12 abgesetzter Rundkopf, 15 abges. Dreikant.

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche): F670.15, Prüfstift m. Kopf 15, Kd 2,0 mm, CuBe, Gold
