F76721S060L165 | Feinmetall

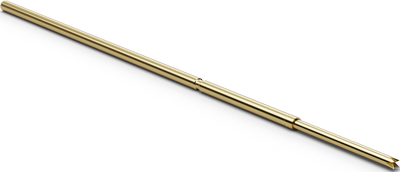

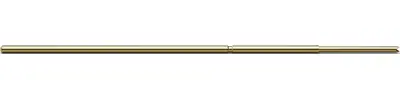

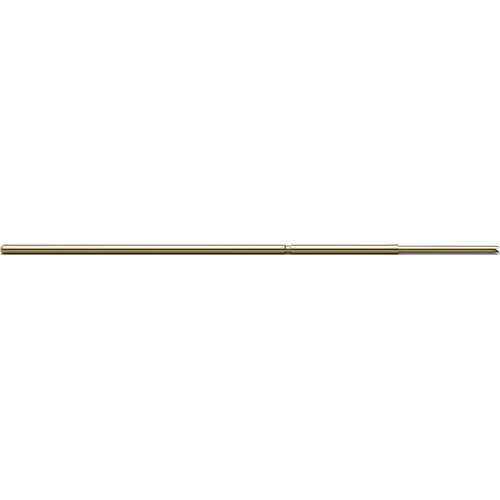

Schraub-Prüfstift, Vierfach-Krone, Ø 0.79 mm, Hub 4 mm, RM 1.27 mm, L 39.5 mm, F76721S060L165
Für überwiegend bestückte Leiterplatten (auch SMD) geeigneter und sehr vielseitig einsetzbarer Universal-Prüfstift. Die Hülse H787 mit Pressring bietet eine variable Herausragehöhe.
Herausragehöhe F767/F768: 5,6 bis 13,6
Maximal-Federweg F767/768: 8,0/4,0 mm
empfohlener Federweg F767/F768: 6,4/3,2 mm
Vorspannung F767/F768: 35/40 cN
Federkraft bei empfohlenem Federweg F767/F768: 165/130 cN ±20 %
Treffgenauigkeit F767/F768: ±0,05/±0,07 mm
Temperatur: - 20 bis +80 °C
Maximal-Dauerstrom: 2,0 A
Typ. Durchgangswiderstand: 30 mOhm
Mantel: Bronze, vergoldet
Feder: Federstahl, vergoldet
Kopfformen: 06 abgesetzte Waffel, 07 abges. Außensechskant 90°, 11 Rundkopf, 18 Kegel 30°, 21 Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze).

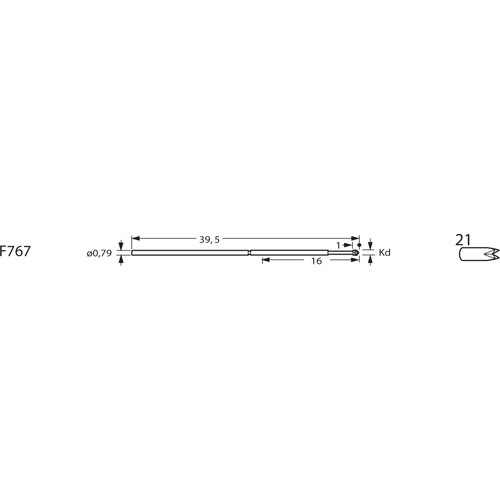

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F767.21, Prüfstift m. Kopf 21, Kd 0,6 mm, Stahl, Lz - Gold
Durchmesser | 0.79 mm | |
Hub | 4 mm | |
Kopfform | Vierfach-Krone | |
Länge | 39.5 mm | |
Material | Stahl | |
Nennstrom | 2 A | |
Rastermaß | 1.27 mm |
Ursprungsland | CZ |
Zolltarifnummer | 85369095 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
