F76806B090G130 | Feinmetall

Schraub-Prüfstift, Waffel, Ø 0.79 mm, Hub 4 mm, RM 1.27 mm, L 37 mm, F76806B090G130

Bestellnr.: 11H5582
EAN: 4099889466560
HTN:
F76806B090G130
Herstellerserien: F767
Feinmetall

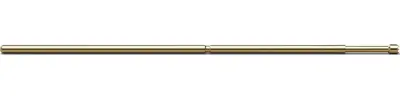

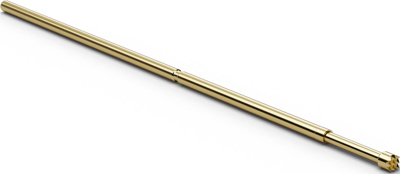

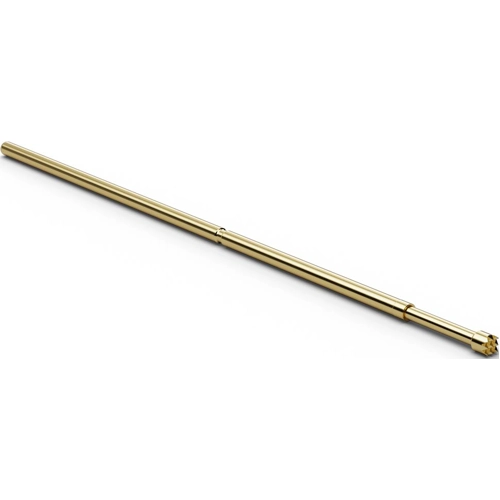

F76806B090G130 Feinmetall Prüfstifte Bild 1

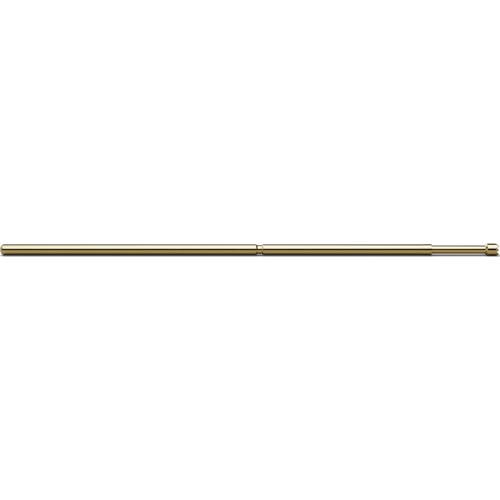

F76806B090G130 Feinmetall Prüfstifte Bild 2
F76806B090G130 Feinmetall Prüfstifte Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
6,5688 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
6,57 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
6,5688 €
10 Stk.
5,7239 €
100 Stk.
5,2836 €
500 Stk.
4,8671 €
1000 Stk.
4,4387 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Für überwiegend bestückte Leiterplatten (auch SMD) geeigneter und sehr vielseitig einsetzbarer Universal-Prüfstift. Die Hülse H787 mit Pressring bietet eine variable Herausragehöhe.

Herausragehöhe F767/F768: 5,6 bis 13,6

Maximal-Federweg F767/768: 8,0/4,0 mm

empfohlener Federweg F767/F768: 6,4/3,2 mm

Vorspannung F767/F768: 35/40 cN

Federkraft bei empfohlenem Federweg F767/F768: 165/130 cN ±20 %

Treffgenauigkeit F767/F768: ±0,05/±0,07 mm

Temperatur: - 20 bis +80 °C

Maximal-Dauerstrom: 2,0 A

Typ. Durchgangswiderstand: 30 m Ohm

Mantel: Bronze, vergoldet

Feder: Federstahl, vergoldet

Kopfformen: 06 abgesetzte Waffel, 07 abges. Außensechskant 90°, 11 Rundkopf, 18 Kegel 30°, 21 Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze).

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F768.06, Prüfstift m. Kopf 06, Kd 0,9 mm, CuBe, Gold

Technische Daten
Durchmesser 0.79 mm
Hub 4 mm
Kopfform Waffel
Länge 37 mm
Material Kupferberyllium
Nennstrom 2 A
Rastermaß 1.27 mm
Logistik
Ursprungsland CZ
Zolltarifnummer 85369095
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
