F77306B300G300C | Feinmetall

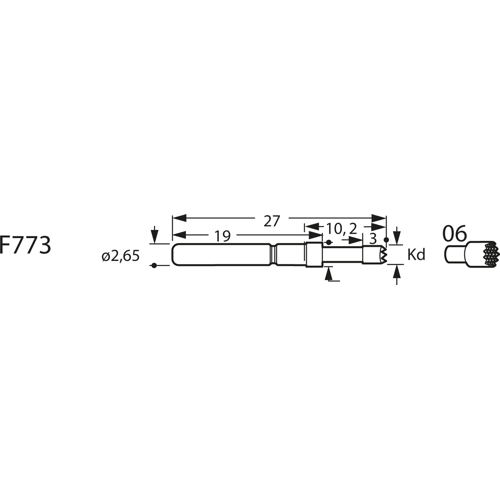

Standard-Prüfstift mit Tastkopf, Waffel, Ø 2.65 mm, Hub 5 mm, RM 3.5 mm, L 27 mm, F77306B300G300C
Standard-Prüfstifte mit Tastkopf für Raster 3,5 mm Typ Feinmetall F773.
Für starke mechanische Beanspruchungen und hohe Ströme geeignet; Herausragehöhe: 10,2 mm, Maximal-Federweg: 5,0 mm, empfohlener Federweg: 4,0 mm, Vorspannung: 80 cN, Treffgenauigkeit: ±0,1 mm, Temperatur: - 20 bis +80 °C, Maximal-Dauerstrom: 10 A, typischer Durchgangswiderstand: 25 mOhm, Mantel: Bronze, vergoldet, Feder: Federstahl, versilbert, Hülse: Neusilber, vergoldet, Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 07 abges. Außensechskant 90°, 11 Rundkopf, 12 abges. Rundkopf, 14 abges. Vierkant-Krone, 15 abges. Dreikant, 16 Flachkopf, 17 abges. Flachkopf, 18 Kegel 30°, 21 Vierfach-Krone.
Hochstromausführung mit Federkraft 300 cN ±20 % Typ F773...C.
Max; Dauerstrom: 24 A, typ. Durchgangswiderstand: 8,0 mOhm, Vorspannung: 60 cN, Treffgenauigkeit: ±0,08 mm, Temperatur: - 40 bis +250 °C.
Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F773.06C, Prüfstift m. Kopf 06, Kd 3,0 mm, CuBe, Gold.
| Durchmesser | 2.65 mm | |
| Hub | 5 mm | |
| Kopfform | Waffel | |
| Länge | 27 mm | |
| Material | Kupferberyllium | |
| Nennstrom | 24 A | |
| Rastermaß | 3.5 mm |
| Ursprungsland | CZ |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
