F78606B200G300 | Feinmetall

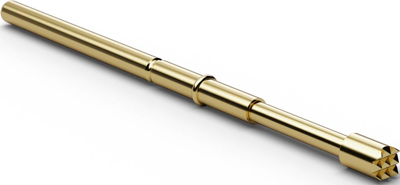

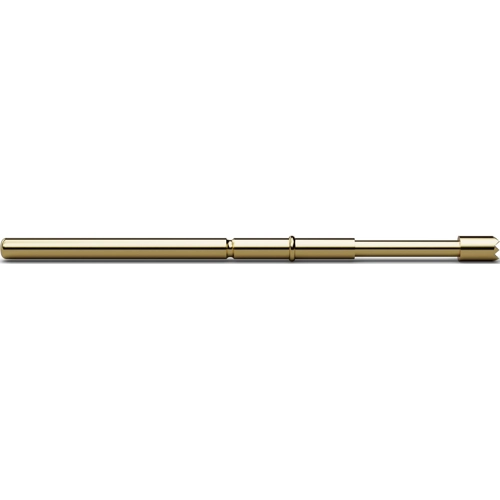

Langhub-Prüfstift mit Tastkopf, Waffel, Ø 1.66 mm, Hub 8 mm, RM 2.54 mm, L 38 mm, F78606B200G300
Langhub-Prüfstifte mit Tastkopf für Raster 2,54 mm Typ Feinmetall F786.
Wird gemeinsam mit dem F772 in Zwei-Stufen-Adaptionen eingesetzt. Die Hülse H772 erlaubt eine variable und die Hülse H712 eine fixe Herausragehöhe von 16 mm; Herausragehöhe: 16 bis 23,6 mm, Maximal-Federweg: 8,0 mm, empfohlener Federweg: 6,4 mm, Vorspannung: 60 cN, Treffgenauigkeit: ±0,1 mm, Temperatur: -20 bis +80 °C, Maximal-Dauerstrom: 5,0 A, typischer Durchgangswiderstand: 25 m Ohm, Mantel: Neusilber, vergoldet, Feder: Federstahl, versilbert, Hülse: Neusilber, vergoldet, Kopfformen: 06 abgesetzte Waffel, 07 abges. 6-fach-Außenkrone 90°, 14 abges. 4-fach-Krone (selbstreinigend), 15 abges. Dreikant, 18 Kegel 30°, 32 starre Nadel 10°, 33 asymmetrischer Vierkant (Lanze), 34 abges. starre Nadel 15°.
Ausführung mit Federkraft 300 cN ±20 % Typ F786.
Technische Merkmale (Typ, Kolben mit Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F786.06, Prüfstift m. Kopf 06, Kd 2,0 mm, CuBe, Gold.
Durchmesser | 1.66 mm | |
Hub | 8 mm | |
Kopfform | Waffel | |
Länge | 38 mm | |
Material | Kupferberyllium | |
Nennstrom | 5 A | |
Rastermaß | 2.54 mm |
Ursprungsland | CZ |
Zolltarifnummer | 85369095 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
