F78618B130G300 | Feinmetall

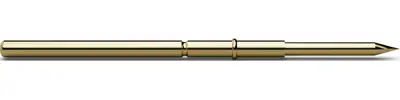

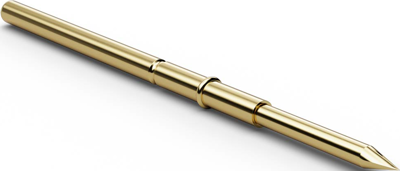

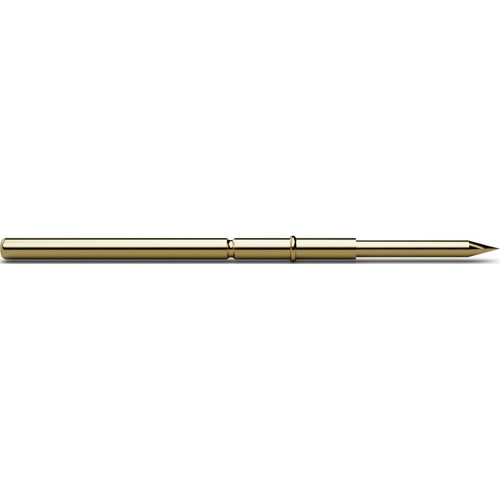

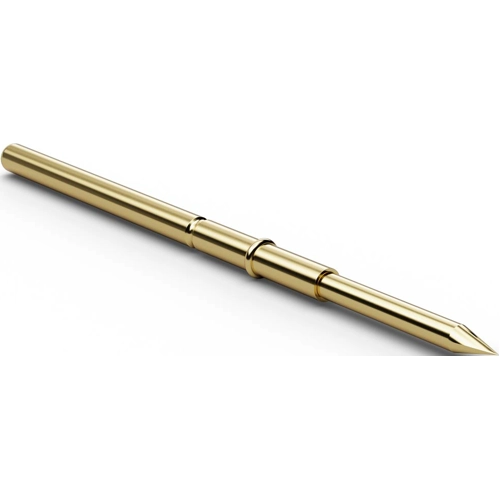

Langhub-Prüfstifte mit Tastkopf für Raster 2,54 mm Typ Feinmetall F786.

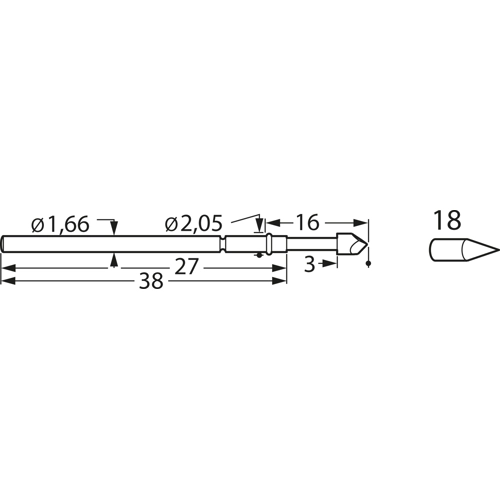

Wird gemeinsam mit dem F772 in Zwei-Stufen-Adaptionen eingesetzt. Die Hülse H772 erlaubt eine variable und die Hülse H712 eine fixe Herausragehöhe von 16 mm; Herausragehöhe: 16 bis 23,6 mm, Maximal-Federweg: 8,0 mm, empfohlener Federweg: 6,4 mm, Vorspannung: 60 cN, Treffgenauigkeit: ±0,1 mm, Temperatur: -20 bis +80 °C, Maximal-Dauerstrom: 5,0 A, typischer Durchgangswiderstand: 25 m Ohm, Mantel: Neusilber, vergoldet, Feder: Federstahl, versilbert, Hülse: Neusilber, vergoldet, Kopfformen: 06 abgesetzte Waffel, 07 abges. 6-fach-Außenkrone 90°, 14 abges. 4-fach-Krone (selbstreinigend), 15 abges. Dreikant, 18 Kegel 30°, 32 starre Nadel 10°, 33 asymmetrischer Vierkant (Lanze), 34 abges. starre Nadel 15°.

Ausführung mit Federkraft 300 cN ±20 % Typ F786.

Technische Merkmale (Typ, Kolben mit Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F786.18, Prüfstift m. Kopf 18, Kd 1,3 mm, CuBe, Gold.
