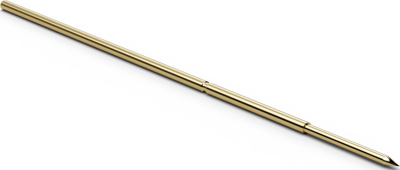

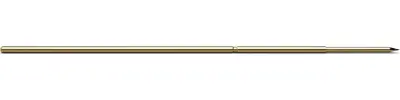

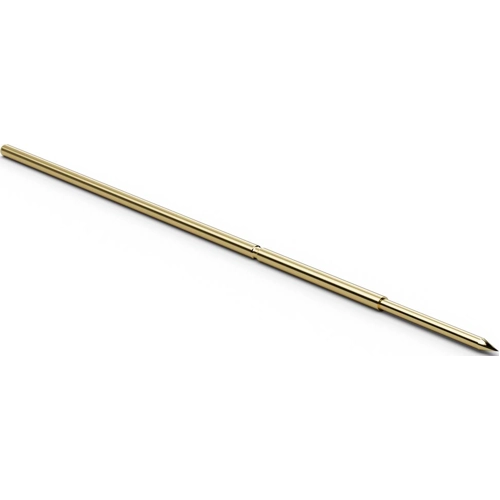

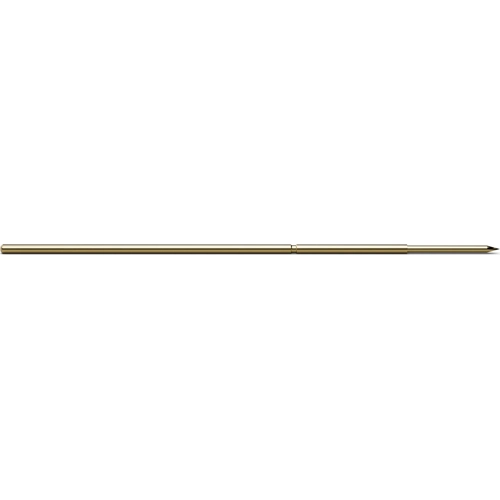

F78818B060G165 | Feinmetall

Für überwiegend bestückte Leiterplatten (auch SMD) anwendbar. Die Hülse H787 erlaubt eine variable Herausragehöhe.

Kleinster Montageabstand: 1,27 mm

Herausragehöhe: 12 bis 20 mm (H787)

Maximal-Federweg: 8,0 mm (bei Kopf 06 und 07: 7,0 mm)

empfohlener Federweg: 6,4 mm

Vorspannung: 40 cN

Federkraft bei empfohlenem Federweg: 165 cN ±20 %

Treffgenauigkeit: ±0,1 mm

Temperatur: - 20 bis +80 °C

Maximal-Dauerstrom: 2,0 A

typischer Durchgangswiderstand: 35 m Ohm

Mantel: Bronze, vergoldet

Feder: Federstahl, versilbert

Kopfformen: 06 abgesetzte Waffel, 07 abges. Außensechskant 90°, 11 Rundkopf, 18 Kegel 30°, 21 Vierfach-Krone, 33 asymetrischer Vierkant (Lanze).

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F788.18, Prüfstift m. Kopf 18, Kd 0,6 mm, CuBe, Gold
