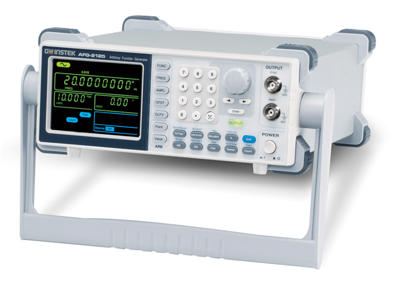

Funktionsgenerator, AFG-2012, GW Instek
GW Instek AFG-2012 Arbiträrer DDS-Funktionsgenerator, 0,1Hz bis 12MHz Frequenzbereich. Der Arbitrary-Funktionsgenerator der Serie AFG-2100/2000 ist ein auf DDS (Direct Digital Synthesized) basierender Signalgenerator, der die Anforderungen der Ausbildung und der industriellen Grundversorgung an eine genaue und erschwingliche Signalquelle für die Ausgabe von Sinus-, Rechteck- (Impuls-), Rampen- (Dreieck-), Rausch- und Arbiträrsignalen erfüllt. Die Abtastrate von 20M Sa/s, die vertikale Auflösung von 10 Bit und der 4k-Punkt-Speicher der Serie AFG-2100/2000 bieten dem Anwender eine flexible Umgebung für die Erstellung der spezifischen Wellenformausgabe nach Bedarf. Die Auflösung von 0,1 Hz der Sinus-, Rechteck- und Dreieckskurven und das einstellbare Tastverhältnis von 1 % bis 99 % der Rechteck- (Impuls-) Kurvenform sind die bemerkenswerten Merkmale, die den Anwendungsbereich in verschiedenen Bereichen erheblich erweitern. Die AFG-2100/2000-Serie umfasst 6 Modelle in drei Frequenzbändern von 5MHz, 12MHz und 25MHz. Neben den grundlegenden Funktionen der gesamten AFG-2100/2000-Serie verfügt das AFG-2100 über zusätzliche Funktionen wie AM/FM/FSK-Modulation, Sweep und Frequenzzähler... Die benutzerfreundliche Oberfläche der AFG-2100/2000 Serie ermöglicht dem Benutzer die Einstellung von Wellenformparametern, einschließlich Wellenformtyp, Frequenz, Amplitude, DC-Offset, Modulationsart und Tastverhältnis, durch Eingabe über die Tastatur und/oder Auswahl mit dem Drehknopf und Anzeige der eingestellten Parameter auf dem 3,5"-LCD-Bildschirm. Die AFG-2100/2000-Serie ist mit einer USB-Geräteschnittstelle für die Fernsteuerung und Wellenformbearbeitung durch einen PC ausgestattet. Eine Software zur Wellenformbearbeitung wird mitgeliefert, um die Erstellung der Wellenform auf dem PC zu erleichtern. Nach der Wellenformbearbeitung kann der Benutzer die Wellenformdaten vom PC auf das AFG-2100/2000 zur Signalausgabe herunterladen.
