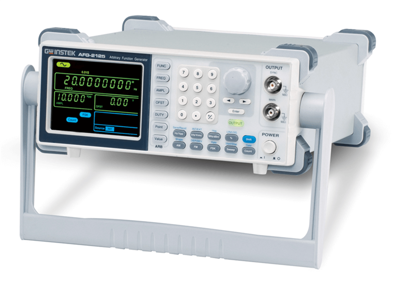

GW Instek AFG-2025 Arbiträr-DDS-Funktionsgenerator, 0,1 Hz bis 25 MHz Frequenzbereich

Der Arbiträrfunktionsgenerator der Serie AFG-2100/2000 ist ein auf DDS (Direct Digital Synthesized) basierender Signalgenerator, der entwickelt wurde, um den Anforderungen von Bildungseinrichtungen und grundlegenden industriellen Anforderungen an eine genaue und erschwingliche Signalquelle gerecht zu werden, die den Ausgang von Sinus-, Rechteck- (Puls), Rampen- (Dreieck), Rausch- und Arbiträrsignalformen abdeckt. Mit einer Abtastrate von 20M Sa/s, einer vertikalen Auflösung von 10 Bit und einem 4k-Punkt-Speicher bietet die Serie AFG-2100/2000 dem Anwender eine flexible Umgebung für die Erstellung der spezifischen Wellenformausgabe nach Bedarf. Die Auflösung von 0,1 Hz bei Sinus-, Rechteck- und Dreieck-Wellenformen und das 1% ~ 99% einstellbare Tastverhältnis der Rechteck- (Impuls-) Wellenform sind die bemerkenswerten Merkmale, die den Anwendungsbereich in verschiedenen Bereichen erheblich erweitern.

Die Serie AFG-2100/2000 umfasst 6 Modelle in drei Frequenzbändern von 5MHz, 12MHz und 25MHz. Neben den Grundfunktionen der gesamten Serie AFG-2100/2000 bietet der AFG-2100 auch zusätzliche Funktionen wie AM/FM/FSK-Modulation, Sweep und Frequenzzähler.

Die benutzerfreundliche Schnittstelle der Serie AFG-2100/2000 ermöglicht dem Benutzer die Einstellung von Wellenformparametern, einschließlich Wellenformtyp, Frequenz, Amplitude, DC-Offset, Modulationsart und Tastverhältnis, über die Tastatureingabe und/oder die Drehreglerauswahl sowie die Anzeige der eingestellten Parameter auf dem 3,5-Zoll-LCD-Bildschirm. Die Serie AFG-2100/2000 ist mit einer USB-Geräteschnittstelle zur Fernsteuerung und Wellenformbearbeitung über einen PC ausgestattet. Eine Wellenform-Bearbeitungssoftware wird mitgeliefert, um die Wellenformerstellung auf dem PC zu erleichtern. Nachdem die Wellenformbearbeitung abgeschlossen ist, kann der Benutzer die Wellenformdaten vom PC zur Signalausgabe auf die Serie AFG-2100/2000 herunterladen.
