PSW160-21.6 | GW Instek

Labornetzgerät, 160 VDC, Ausgänge: 1 (21.6 A), 0 bis 21,6 A, 1080 W, 85-265 VAC, PSW160-21.6

Bestellnr.: 24K1155
EAN: 4719692502896
HTN:
PSW160-21.6
01SW162100GT
Herstellerserien: PSW
GW Instek
PSW160-21.6 GW Instek Labornetzteile und Lasten

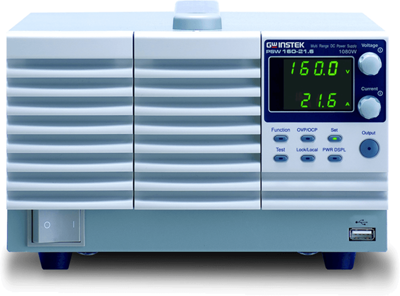

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2.815,54 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
2.815,54 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
2.815,54 €

Schaltnetzgerät, PSW160-21.6, GW Instek

GW Instek PSW 160-21.6 Programmierbare Mehrbereichs-DC-Schaltnetzteile, 0-160 Volt, 0-21,6 Ampere, 1080 Watt. Die PSW-Serie ist ein programmierbares Mehrbereichs-Schaltnetzteil mit einem Ausgang, das einen Leistungsbereich von bis zu 1080 W abdeckt. Diese Produktserie umfasst fünfzehn Modelle mit der Kombination von 30V, 80V, 160V, 250V und 800V Nennspannung und 360W, 720W und 1080W maximaler Ausgangsleistung. Die Mehrbereichsfunktion ermöglicht die flexible und effiziente Konfiguration von Spannung und Strom innerhalb des Nennleistungsbereichs. Da die PSW-Serie für maximal 2 Geräte in Reihe oder für maximal 3 Geräte parallel geschaltet werden kann, bietet die Möglichkeit, mehrere PSW-Geräte für eine höhere Spannung oder einen höheren Ausgangsstrom zu verbinden, eine breite Abdeckung von Anwendungen. Mit der Flexibilität der Mehrbereichs-Leistungsausnutzung und der Reihen-/Parallelschaltung reduziert die PSW-Serie die Investition des Anwenders für verschiedene Stromversorgungsprodukte erheblich, um den Projekten mit unterschiedlichen Leistungsanforderungen gerecht zu werden. Die CV/CC-Prioritätsauswahl der PSW-Serie ist eine sehr nützliche Funktion für den Prüflingsschutz. Herkömmliche Stromversorgungen arbeiten normalerweise im CV-Modus, wenn der Leistungsausgang eingeschaltet wird. Dies kann zu einem hohen Einschaltstrom bei der kapazitiven Last oder stromintensiven Last in der Einschaltphase des Leistungsausgangs führen. Nimmt man die Überprüfung der I-U-Kennlinie einer LED als Beispiel, wird es eine sehr schwierige Aufgabe, diese Messung mit einem herkömmlichen Netzteil durchzuführen. Wenn die LED an ein Netzteil im CV-Modus als Grundeinstellung angeschlossen ist und der Leistungsausgang eingeschaltet wird und die Spannung auf die LED-Durchlassspannung ansteigt, steigt der Strom plötzlich in die Höhe und überschreitet den voreingestellten Wert der Stromgrenze. Wenn dieser hohe Strom erkannt wird, beginnt das Netzteil mit dem Übergang vom CV-Modus in den CC-Modus. Obwohl der Strom nach der Aktivierung des CC-Modus stabil wird, kann die Stromspitze, die am Übergangspunkt zwischen CV und CC auftritt, möglicherweise den Prüfling beschädigen. In der Einschaltphase kann die PSW-Serie mit CC-Priorität betrieben werden, um die Stromspitze an der Schwellenspannung zu begrenzen und somit den Prüfling vor Schäden durch den Einschaltstrom zu schützen.

Technische Daten
Anzahl der Ausgänge 1
Ausgangsspannungsbereich 160 VDC
Ausgangsstrom 21.6 A
Breite 214 mm
Eingangsspannungsbereich 85-265 VAC
Höhe 124 mm
Leistung 1080 W
Tiefe 350 mm
Wirkungsgrad 90 %
Ausgangsstrombereich 0 bis 21,6 A
Logistik
Ursprungsland TW
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
