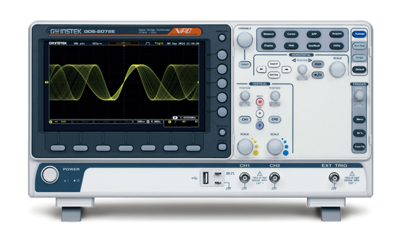

Oszilloskop, GDS-2072E, GW Instek
GW Instek GDS-2072E 8" LCD-Farbdisplay Visuelles Nachleuchten Digitales Speicheroszilloskop mit USB-Anschluss, 70MHz Bandbreite, 2-Kanal, 5ns Anstiegszeit. Das digitale Oszilloskop GDS-2000E bietet eine wählbare Bandbreite von 200MHz, 100MH und 70MHz. Das 2-Kanal-Modell bietet eine Echtzeit-Abtastrate von 1GSa/s für jeden Kanal, das 4-Kanal-Modell bietet eine maximale Echtzeit-Abtastrate von 1GSa/s. Das 8-Zoll-TFT-LCD-Display mit 800*480 Pixeln und der vertikale Messbereich von mindestens 1 mV/div ermöglichen der GDS-2000E-Serie die Messung komplexer, schwacher Signale und die übersichtliche Darstellung der Messergebnisse. In Bezug auf die Speichertiefe bietet das digitale Oszilloskop der GDS-2000E-Serie einen 10M langen Speicher, der es dem Anwender ermöglicht, die Signalformen vollständig abzurufen und zu analysieren. Je nach den Anforderungen der Anwendung kann der Anwender zwischen 1K, 10K, 100K, 1M oder 10M Speichertiefe wählen. Die kurze Speichertiefe in Verbindung mit der hohen Abtastrate ermöglicht dem Anwender die Beobachtung sich schnell ändernder Signalformen, während die lange Speichertiefe auf sich ständig ändernde Signalformen abzielt. Die GDS-2000E-Serie ist mit Funktionen zur Wellenformsuche und zum segmentierten Speicher ausgestattet, um die flexiblen Einsatzmöglichkeiten des 10M-Langspeichers zu erweitern. Der segmentierte Speicher kann in maximal 29.000 Abschnitte unterteilt werden, so dass der Benutzer unwichtige Kurvenformen umgehen kann, um schnell alle benötigten Kurvenformen zu suchen. Mit dieser Funktion können mehr aussagekräftige Kurvenformen gespeichert und Zielkurven schnell angezeigt werden. Mit der Wellenform-Suchfunktion können Benutzer schnell die gewünschten Wellenformen entsprechend den erforderlichen Triggerbedingungen suchen.
