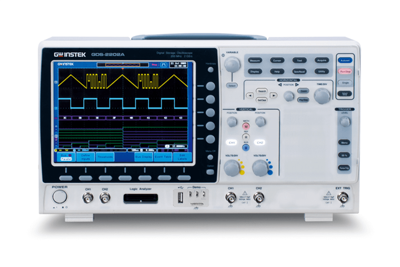

Oszilloskop, GDS-2302A, GW Instek
GW Instek GDS-2302A 8" LCD-Farbdisplay Visuelle Persistenz Digitales Speicheroszilloskop mit USB-Anschluss, 300MHz Bandbreite, 2-Kanal, 1,17ns Anstiegszeit. 2GSa/s Echtzeit-Abtastrate und bis zu 300MHz Bandbreite. Die digitalen Speicheroszilloskope der Serie GDS-2000A bieten 2- und 4-Kanal-Konfigurationen und eine große Auswahl an Bandbreiten, darunter 300MHz, 200MHz, 100MHz und 70MHz. Jedes Modell bietet eine maximale Echtzeit-Abtastrate von 2GSa/s und eine Hochgeschwindigkeits-Äquivalentzeit-Abtastrate von 100GSa/s. Ausgestattet mit einem hochauflösenden 8-Zoll-TFT-LCD-Display mit 800 x 600 Pixeln, einem vertikalen Bereich von 1mV/div bis 10V/div und einer Zeitbasis von 1ns/div bis 100s/div ist die GDS-2000A-Serie in der Lage, Wellenformen komplizierter und undurchsichtiger Signale originalgetreu darzustellen... 2Mega-Punkt-Aufzeichnungslänge, Wellenformsuche und segmentierte Speicherfunktionen. Die GDS-2000A-Serie bietet standardmäßig eine Aufzeichnungslänge von 2 Megapunkten sowie Funktionen für die Wellenformsuche und den segmentierten Speicher. Die interessanten Ereignisse können erfasst und im segmentierten Speicher, der in 2048 Abschnitte unterteilt werden kann, zur Beobachtung gespeichert werden, während die irrelevanten Wellenformen ignoriert werden können. Folglich kann die Gesamteffizienz der Speichernutzung verbessert werden. Im Wellenform-Suchmodus kann das GDS-2000A nach Auslösung des Eingangssignals die Wellenformabschnitte suchen und markieren, die den benutzerdefinierten Suchbedingungen und dem Schwellenwert im gesamten Speicher entsprechen. Mit dem Zoom-Fenster und der Play/Pause-Taste zum Scrollen durch die gesamte angezeigte Wellenform kann der Benutzer schnell und effizient durch alle Wellenformen navigieren.
