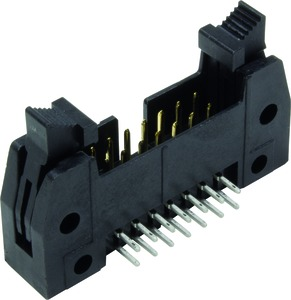

09185106913001 | Harting
Stiftleiste, 10-polig, RM 2.54 mm, abgewinkelt, schwarz, 09185106913001
Bestellnr.: 45F0647
EAN: 4099889989205
HTN:
09185106913001
09 18 510 6913 001
Herstellerserien: SEK Standard
Einzelpreis (€ / Stk.)
1,6422 € *
Sofort verfügbar: 90 Stk.
Lieferzeit ab Hersteller: 4 Wochen **
Gesamtpreis:
1,64 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,6422 €
10 Stk.
1,5113 €
50 Stk.
1,3804 €
100 Stk.
1,2376 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), schwarz, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 10
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), schwarz, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 10, gewinkelt, Anforderungsstufe: 2
Die technischen Merkmale von 09185106913001 von Harting im Überblick
- Bezeichnung SEK-18 SV MA STD ANG29 RKZ 10P PL2 BLACK
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bemessungsstrom 1 A
- Bemessungsspannung 500 V
- Anzahl der Steckkontakte 10
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontaktreihen 2
- Ausführung des elektrischen Anschlusses Printanschluss
- max. Betriebstemperatur 125 °C
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
- min. Betriebstemperatur -55 °C
- Produkttypbezeichnung SEK-18 SV MA STD ANG29 RKZ 10P PL2 BLACK
- Länge des Pins 2.9 mm
- Kontaktausführung männlich (male)
- Werkstoff des Isolierkörpers Polybutylenterephthalat
- Rastermaß der Anschlüsse 2.54 mm
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | bestückt | |
| Farbe | schwarz | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 500 V | |
| Nennstrom | 1 A | |
| Orientierung | abgewinkelt | |
| Polzahl | 10-polig | |
| Rastermaß | 2.54 mm |
Download
Logistik
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
