09185146323 | Harting

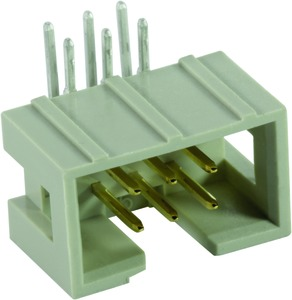

Stiftleiste, 14-polig, RM 2.54 mm, abgewinkelt, grau, 09185146323
Einzelpreis (€ / Stk.)
1,6541 € *
Sofort verfügbar: 122 Stk.
Lieferzeit ab Hersteller: 4 Wochen **
Gesamtpreis:
1,65 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,6541 €
25 Stk.
1,4042 €
100 Stk.
1,3090 €
250 Stk.
1,2376 €
1000 Stk.
1,1305 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 14
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 14, gewinkelt, Anforderungsstufe: 2
Die technischen Merkmale von 09185146323 von Harting im Überblick
- Produkttypbezeichnung SEK-18 SV MA LP ANG29 14P PL2
- Kontaktausführung männlich (male)
- Länge des Pins 2.9 mm
- Rastermaß der Anschlüsse 2.54 mm
- Werkstoff des Isolierkörpers Polybutylenterephthalat
- Bezeichnung SEK-18 SV MA LP ANG29 14P PL2
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Ausführung des elektrischen Anschlusses Printanschluss
- Anzahl der Steckkontaktreihen 2
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontakte 14
- min. Betriebstemperatur -55 °C
- max. Betriebstemperatur 125 °C
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | bestückt | |
| Farbe | grau | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 500 V | |
| Nennstrom | 1 A | |
| Orientierung | abgewinkelt | |
| Polzahl | 14-polig | |
| Rastermaß | 2.54 mm |
Download
Logistik
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
