09195205323741 | Harting

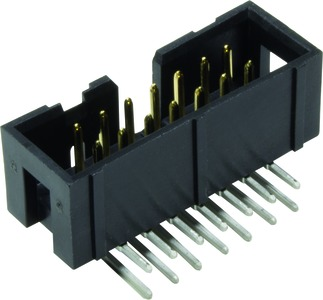

Stiftleiste, 20-polig, RM 2.54 mm, abgewinkelt, schwarz, 09195205323741
Bestellnr.: 45F0746
EAN: 4099889989434
HTN:
09195205323741
09 19 520 5323 741
Herstellerserien: SEK Low-profile
Einzelpreis (€ / Stk.)
2,2848 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 4 Wochen **
Gesamtpreis:
2,28 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
2,2848 €
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PCT), schwarz, Leiterplatte zu Kabel, Reflowlötanschluss (THR/SMC), Bemessungsstrom: 1A
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PCT), schwarz, Leiterplatte zu Kabel, Reflowlötanschluss (THR/SMC), Bemessungsstrom: 1A, Kontakte: 20, gewinkelt, Anforderungsstufe: 1, NM 30 (S4)
Die technischen Merkmale von 09195205323741 von Harting im Überblick
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bezeichnung SEK-19 SV HT MA LP ANG29 20PPLS4VC/REB
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Ausführung des elektrischen Anschlusses Printanschluss
- Anzahl der Steckkontakte 20
- Anzahl der Steckkontaktreihen 2
- Art der Verbindung Leiterplatte zu Kabel
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
- max. Betriebstemperatur 125 °C
- min. Betriebstemperatur -55 °C
- Produkttypbezeichnung SEK-19 SV HT MA LP ANG29 20PPLS4VC/REB
- Kontaktausführung männlich (male)
- Länge des Pins 2.9 mm
- Werkstoff des Isolierkörpers Thermoplast
- Verpackungsart Rolle
- Rastermaß der Anschlüsse 2.54 mm
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | bestückt | |
| Farbe | schwarz | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 500 V | |
| Nennstrom | 1 A | |
| Orientierung | abgewinkelt | |
| Polzahl | 20-polig | |
| Rastermaß | 2.54 mm |
Download
Logistik
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
