Miniatur-Zylinder, doppeltwirkend, 0,5 bis 10 bar, Kd. 20 mm, Hub 100 mm, 27.24.100
Miniatur-Zylinder Typ Kuhnke 2.
Ohne Magnetkolben; Material Zylinderrohr und Kolbenstange: korrosionsbeständiger CrNi-Stahl, Zylinderdeckel: Aluminium, Dämpfungsscheibe: Elastomer, schlagfest, Dichtungen: Perbunan, Medium: gewartete Druckluft, Hubtoleranz: max. +1,5 mm, Federkraft: ausgelegt für Rückbewegung des Kolbens (nicht für angekoppelte Massen), Umgebungstemperatur: –20 bis +70 °C.
Miniatur-Zylinder doppeltwirkend mit einstellbarer Endlagendämpfung in Bauform U Typ Kuhnke...24.
Gemäß DIN ISO 6432 und CETOP RP 52 P; Betriebsdruck: 1,0 bis 10 bar (bei Kolbendurchmesser 16 mm), 0,5 bis 10 bar (bei Kolbendurchmesser 20 und 25 mm), Befestigung: Universalbefestigung (Schraubbefestigung an beiden Zylinderdeckeln, Schwenkbefestigung).

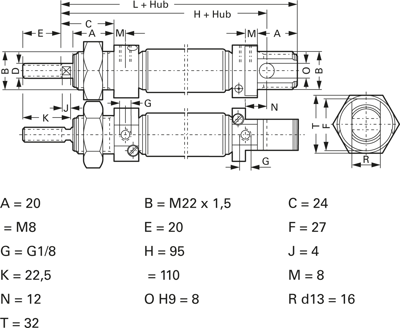

Technische Merkmale (Typ, Kolbendurchmesser (Kd), Hub, Dämpfungslänge (Dl)): 27.24.100, Kd 20, Hub 100 mm, Dl 16 mm
| Ausführung | Miniatur-Zylinder | |
| Befestigungsart | Schraubbefestigung | |
| Druckbereich | 0,5-10 bar | |
| Hub | 100 mm | |
| Kolbendurchmesser (standardisiert) | 20 mm | |
| Zylinderwirkung | doppeltwirkend |
| Ursprungsland | IT |
| Zolltarifnummer | 84123900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
