LT1085CT-3.3#PBF | Linear Technology

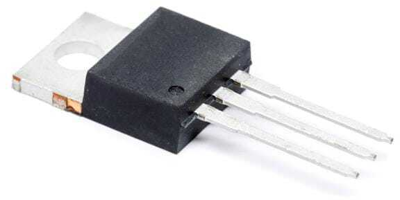

Spannungsregler, 3,3 VDC, 3 A, positiv, TO-220, LT1085CT-3.3#PBF
Spannungsregler, LT1085CT-3.3#PBF, LINEAR
Der Regler LT1085CT-3.3#PBF ist für einen hohen Wirkungsgrad von 3,0 A ausgelegt. Die gesamte interne Schaltung ist für einen Betrieb bis zu einer Eingangs-/Ausgangsdifferenz von 1 V ausgelegt, und die Dropout-Spannung ist vollständig als Funktion des Laststroms spezifiziert. Die Dropout-Spannung wird bei maximalem Ausgangsstrom auf maximal 1,5 V garantiert und nimmt bei niedrigeren Lastströmen ab. Durch eine On-Chip-Trimmung wird die Referenzspannung auf 1 % eingestellt. Die Strombegrenzung wird ebenfalls getrimmt, um die Belastung sowohl des Reglers als auch der Stromquellenschaltung unter Überlastbedingungen zu minimieren.
Eigenschaften
- Garantierte Dropout-Spannung bei verschiedenen Stromstärken
- Leitungsregelung: 0,015%
- 100%ige Funktionsprüfung der thermischen Grenze
- Last-Regelung: 0,1%
Anwendungen
- Hocheffiziente Linearregler
- Post-Regler für Schaltnetzteile
- Konstantstrom-Regler
- Batterieladegeräte
Anzahl der Regler | 1 | |
Ausführung | fest | |
Ausgangsspannungsbereich | 3,3 VDC | |
Ausgangsstrom | 3 A | |
Eingangsspannungsbereich | 2,55-30 V | |
Gehäuse | TO-220 | |
max. Temperatur | 125 °C | |
min. Temperatur | 0 °C | |
Montage | THT | |
Polarität | positiv |
Ursprungsland | US |
Zolltarifnummer | 85423390 |
MSL | MSL 1 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
