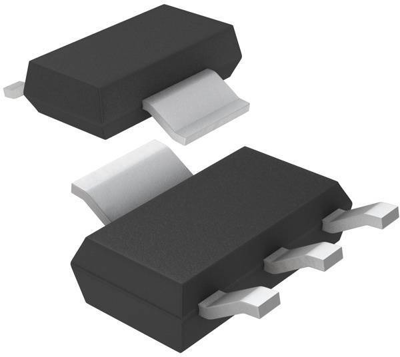

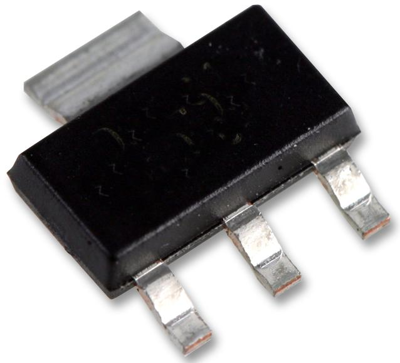

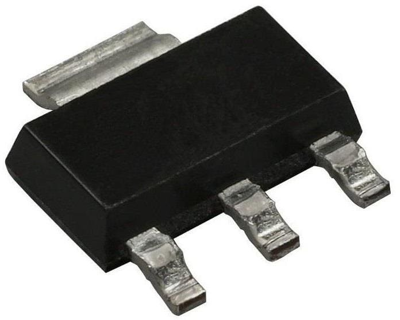

LT1117CST-3.3#PBF | Linear Technology
Spannungsregler, 3,3 VDC, 800 mA, positiv, SOT-223, LT1117CST-3.3#PBF
Spannungsregler, LT1117CST-3.3#PBF, LINEAR
Der LT1117CST-3.3#PBF ist ein positiver Low-Dropout-Regler, der einen Ausgangsstrom von bis zu 800 mA liefern kann. Die gesamte interne Schaltung ist für einen Betrieb bis zu einer Eingangs-/Ausgangsdifferenz von 1 V ausgelegt. Die Dropout-Spannung beträgt garantiert maximal 1,2 V bei 800 mA und nimmt bei niedrigeren Lastströmen ab. Eine chipinterne Trimmung justiert die Referenz-/Ausgangsspannung Spannung auf ±1% ein. Die Strombegrenzung wird ebenfalls getrimmt, um die Belastung sowohl des Reglers als auch der Stromquellenschaltung unter Überlastbedingungen zu minimieren.
Eigenschaften
- Funktioniert bis zu 1 V Dropout
- Garantierte Dropout-Spannung bei mehreren Stromstärken
- 0,2% Leitungsregelung max.
- 0,4% Lastregelung max.
Anwendungen
- Aktive SCSI-Abschlusswiderstände
- Hocheffiziente Linearregler
- Post-Regler für Schaltnetzteile
- Batterieladegeräte
Anzahl der Regler | 1 | |
Ausführung | fest | |
Ausgangsspannungsbereich | 3,3 VDC | |
Ausgangsstrom | 800 mA | |
Eingangsspannungsbereich | 2,45-15 V | |
Gehäuse | SOT-223 | |
max. Temperatur | 125 °C | |
min. Temperatur | 0 °C | |
Montage | SMD | |
Polarität | positiv |
Ursprungsland | US |
Zolltarifnummer | 85423390 |
MSL | MSL 1 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
